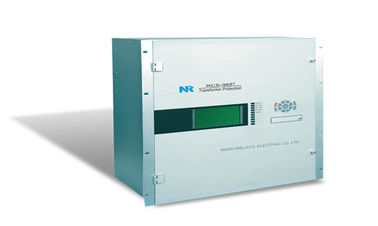

RCS-985T Transformer Bảo vệ Bất đồng Relay điều khiển và chức năng giám sát

RCS-985T Transformer Bảo vệ Bất đồng Rơ le bảo vệ chạm đất hạn chế và bảo vệ quá tải nhiệt

RCS-985T là một bảo vệ biến áp hiệu suất cao dành cho các ứng dụng để khởi động / Máy biến áp dự phòng và máy biến áp phụ trợ trong các nhà máy điện. Bảo vệ máy biến toàn tích hợp này tích hợp bảo vệ, kiểm soát và theo dõi chức năng để cung cấp cho người dùng một giải pháp toàn diện, đáng tin cậy và hiệu quả chi phí. RCS-985T là hoàn toàn tương thích với tiêu chuẩn IEC 61850 giao tiếp với một đơn vị truyền thông bổ sung.


Bảo vệ và kiểm soát

Biến dốc bảo vệ khác biệt tỷ lệ phần trăm (7 bên tối đa). (87T)
Bảo vệ khác biệt không kiềm chế. (50 / 87UT)
Bảo vệ chạm đất hạn chế (không theo trình tự khác biệt hiện tại bảo vệ) tại HV bên. (64REF / 87g)
Bảo vệ chạm đất hạn chế (không theo trình tự khác biệt bảo vệ hiện tại) tại LV bên A. (64REF / 87g)
Bảo vệ chạm đất hạn chế (không theo trình tự khác biệt bảo vệ hiện tại) tại LV bên B. (64REF / 87g)
Điện áp điều khiển bảo vệ quá dòng tại HV bên. (50P / 51P)
Điện áp điều khiển hướng bằng không tự vệ quá dòng tại HV bên. (50N / 51N / 67N)

Gap zero-tự bảo vệ quá áp tại HV bên. (59N)
Gap zero-tự bảo vệ quá dòng tại HV bên. (50N / 51N)
Điện áp kiểm soát của bảo vệ quá dòng, ngành ở LV bên. (50P / 51P)
Cực bảo vệ bất đồng. (62PD)
Trong kích thích bảo vệ. (24)
Nhiệt bảo vệ quá tải. (49)
Cooling chức năng bắt đầu. (49)
Đang tải thay đổi vòi (OLTC) chức năng chặn trong tình trạng quá tải. (49)
Báo động điện áp Zero-chuỗi các chi nhánh tại LV bên. (59G)
VT giám sát suy mạch.
CT giám sát suy mạch.
CT phát hiện bão hòa.

Giám sát và đo lường

Tự chẩn đoán.
Giám sát điện DC và đáng báo động.
Ghi sự kiện bao gồm 256 trạng thái thay đổi của báo cáo đầu vào nhị phân, báo cáo 64 tự giám sát và 64 báo cáo điều hành.
Ghi xáo trộn trong đó có 64 báo cáo lỗi, và 8 dạng sóng. Thời gian kỷ lục tối đa lên đến 15 giây cho dạng sóng lỗi duy nhất. (Các định dạng tập tin của máy ghi âm xáo trộn tương thích với các tập tin COMTRADE quốc tế.)
Đồng bộ hóa đồng hồ GPS: PPS (xung mỗi giây)

Giao tiếp

2 RS-485 cổng phía sau truyền thông phù hợp với IEC 60870-5-103 giao thức hoặc giao thức Modbus.
3 cổng Ethernet tùy chọn phù hợp với IEC 60870-5-103 giao thức qua TCP / IP
