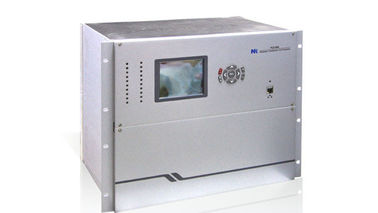

PCS-985 Máy phát điện biến Unit Relay bảo vệ bảo vệ 87g Differential

PCS-985 Máy phát điện biến Unit Relay bảo vệ bảo vệ 87g sai, bảo vệ quá dòng, từ xác định thời gian bảo vệ quá tải, ngược thời gian bảo vệ quá tải

PCS-985 cung cấp đầy đủ bảo vệ chính và dự phòng của các đơn vị phát điện-biến áp thường bao gồm máy phát điện, máy biến áp chính, biến áp phụ trợ và kích thích hay kích thích transformer.It hỗ trợ kết nối với CT thông thường / VTs và điện tử CT / VTs, và được sử dụng rộng rãi trong dung lượng lớn turbo-máy phát điện, máy phát điện tua bin khí và máy phát điện hạt nhân với phương thức kết nối khác nhau.

Đối với một đơn vị phát điện-biến quan trọng, hai bộ PCS-985 có thể được sử dụng để đạt được cấu hình bảo vệ nhân đôi. Hai PCS-985 sử dụng các nhóm CT khác nhau, và bảo vệ chính và dự phòng trong một PCS-985 chia sẻ một nhóm CT.

bảo vệ máy phát điện

Bảo vệ khác biệt. (87g)
DPFC bảo vệ khác biệt. (87g)
Nhạy cảm cao ngang bảo vệ khác biệt. (87g)
Theo chiều dọc bằng không tự bảo vệ quá áp cho lỗi interturn. (59N / 60)
DPFC bảo vệ hướng cho lỗi liên lượt. (67)
Điện áp điều khiển bảo vệ quá dòng. (50)
Giai đoạn-pha bảo vệ trở kháng. (21G)
Chức năng chặn hiện cực đoan tại thiết bị đầu cuối máy phát điện.
Cơ bản bằng không tự bảo vệ điện áp cho lỗi stator trái đất. (64S)
Thứ ba hài hòa bảo vệ quá áp tỷ lệ cho lỗi stator trái đất. (64S)
Thứ ba hài hòa bảo vệ quá áp khác biệt cho lỗi stator trái đất. (64S)
Bảo vệ stator đất-lỗi 100% với hệ thống phun điện áp. (64R)
Rotor một điểm bảo vệ trái đất có lỗi. (64R1)
Rotor hai điểm bảo vệ trái đất có lỗi. (64R2)
Xác định thời gian bảo vệ stator quá tải. (50S)
Inverse bảo vệ thời gian stator quá tải. (51s)
Xác định thời gian bảo vệ âm chuỗi quá tải. (50Q)
Inverse bảo vệ thời gian âm chuỗi quá tải. (51Q)

Các ứng dụng tiêu biểu
Mất-of-kích thích bảo vệ. (40)
Out-of-bước bảo vệ. (78)
Bảo vệ quá áp. (59)
Xác định thời gian quá kích bảo vệ. (24)
Inverse thời gian quá kích bảo vệ. (24)
Reverse-điện bảo vệ. (32R)
Bảo vệ công suất thấp. (37g)
Tuần tự ngắt bảo vệ đảo ngược điện. (32R)
Bảo vệ Underfrequency. (81U)
Bảo vệ Overfrequency. (81O)
Startup bảo vệ / tắt máy của khác biệt hiện tại.
Startup bảo vệ / tắt máy của điện áp số không-equence.
Low-freuquency bảo vệ quá dòng. (50)
Vô ý bảo vệ energization. (50/27)
Máy cắt bảo vệ thất bại. (50BF)
Chức năng cân bằng điện áp. (60)
VT giám sát mạch. (VTS)
CT giám sát mạch. (CTS)

Kích thích Transformer / Bảo Vệ Excitor

Bảo vệ khác biệt. (87ET)
Bảo vệ quá dòng. (50)
Xác định thời gian bảo vệ quá tải. (50)
Inverse thời gian bảo vệ quá tải. (51)

Bảo vệ máy biến áp chính
Máy phát điện biến áp bảo vệ đơn vị khác biệt. (87GTU)
Bảo vệ khác biệt. (87T)
DPFC bảo vệ khác biệt. (87T)
Hạn chế bảo vệ trái đất có lỗi. (64REF)
Giai đoạn-pha bảo vệ trở kháng tại HV bên. (21P)
Điện áp điều khiển bảo vệ quá dòng tại HV bên. (50)
Báo động tình trạng quá tải. (49)
Khởi tạo làm mát. (49)
Directional zero-tự bảo vệ quá dòng tại HV bên. (67G)
Inverse thời gian zero-tự bảo vệ quá dòng tại HV bên. (51g)
Gap zero-tự bảo vệ điện áp tại HV bên.
Gap zero-tự bảo vệ hiện tại HV bên.
Báo động điện áp Zero-cảnh ở LV bên.
Xác định thời gian quá kích bảo vệ. (24)
Inverse thời gian quá kích bảo vệ. (24)
Bảo vệ sự khác biệt cực tại HV bên. (62PD)
Máy cắt bảo vệ phóng điện bề mặt.
VT giám sát mạch. (VTS)
CT giám sát mạch. (CTS)

phụ Transformer
Bảo vệ khác biệt. (87T)
Điện áp điều khiển bảo vệ quá dòng tại HV bên. (50P)
Điện áp điều khiển bảo vệ quá dòng của chi nhánh 1 tại LV bên. (50P)
Điện áp điều khiển bảo vệ quá dòng của chi nhánh 2 tại LV bên. (50P)
Zero-tự bảo vệ quá dòng của chi nhánh 1 tại LV bên. (50G)
Zero-tự bảo vệ quá dòng của chi nhánh 2 tại LV bên. (50G)
Báo động tình trạng quá tải. (49)
Khởi tạo làm mát. (49)
Chặn trên tải thay đổi máy. (OLTC)
VT giám sát mạch. (VTS)
CT giám sát mạch. (CTS)

hỗn hợp
Bảo vệ cơ khí.
Điện áp và điều chỉnh tự động trôi hiện hành.
Tự chẩn đoán.
GPS đồng bộ hóa đồng hồ.
Lỗi ghi.
