PCS-9671 ba cuộn dây điện Transformer Differential Relay bảo vệ Bộ vi xử lý

PCS-9671 ba cuộn dây điện Transformer Differential Relay bảo vệ Bộ vi xử lý kiềm chế bảo vệ khác biệt hiện tại. (87T), CT phát hiện bão hòa

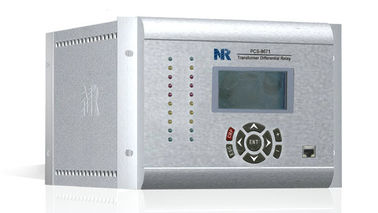

PCS-9671 là một relay bộ vi xử lý dựa trên thiết kế để bảo vệ hai cuộn dây hoặc ba cuộn dây máy biến áp điện với tối đa ba đầu vào CT. Nó cũng có thể được sử dụng để bảo vệ lò phản ứng hoặc áp dụng như một bảo vệ khác biệt vẫn còn sơ khai. Sự kiềm chế bảo vệ khác biệt hiện nay, bảo vệ khác biệt phóng túng và hạn chế lỗi bảo vệ trái đất được cung cấp.

Rơ le có khả năng lấy mẫu các tín hiệu analog từ máy biến áp thông thường, hoặc nhận được giá trị lấy mẫu từ điện tử CT / VTs qua đơn vị nhận sáp nhập. Logic, đèn LED, đầu vào và đầu ra nhị phân lập trình có thể được cấu hình theo các yêu cầu cụ thể thông qua công cụ phần mềm. Nó cung cấp các giao diện cho các trạm xe buýt và xe buýt quá trình tương ứng và hỗ trợ IEC 61850-8-1 MMS, GOOSE, IEC 61850-9-2 Lấy mẫu Value.

Bảo vệ và Kiểm soát
Kiềm chế hiện hành bảo vệ khác biệt. (87T)

Hai giai đoạn với việc thiết lập thấp và thiết lập cao được cung cấp cho sự bảo vệ này. Và giai đoạn thiết lập thấp có thể bị chặn bởi CT bão hòa, dòng khởi động, overexcitation và CT suy mạch. Cũng như các giai đoạn thiết lập cao có thể bị chặn bởi dòng khởi động và CT suy mạch.

Phóng túng hiện bảo vệ khác biệt. (50 / 87UT) Nó được sử dụng để xóa các lỗi nội bộ nghiêm trọng một cách nhanh chóng.

Hạn chế lỗi bảo vệ trái đất. (REF)

Lên đến 3 bảo vệ REF dựa trên zero-chuỗi yếu tố khác biệt hiện đang được cung cấp.

Giai đoạn bảo vệ quá dòng cho mỗi bên. (50 / 51P)

Lên đến 3 bảo vệ quá dòng được cung cấp.

Bảo vệ cơ khí. (MT)

Lên đến 8 kênh cơ khí được cung cấp.

CT giám sát mạch. (CTS)

CT mạch giám sát bao gồm hai yếu tố: CT mạch bất thường mà không đón dò lỗi và CT suy mạch với máy dò lỗi pickup.

Sự xâm chặn hiện tại bằng cách hòa 2

Pha tách chặn, chặn ngang và chặn ghép lại được cung cấp để lựa chọn.

Overexcitation chặn bởi hòa thứ 5

Overexcitation được phát hiện thông qua tỷ lệ 5 hài và cơ bản hiện hành.

CT phát hiện bão hòa

CT bão hòa được phân biệt qua 2 ghép và sóng hài thứ 3.

Sự quản lý
64 báo cáo hoạt động bảo vệ, 1024 hồ sơ báo động giám sát, 1024 hồ sơ hoạt động kiểm soát và 1024 hồ sơ người dùng hoạt động. 64 lỗi và sự xáo trộn hồ sơ. 1024 hồ sơ doanh nghiệp nhà nước mới nhất, hồ sơ mới nhất của các yếu tố sau đây được nhà nước thay đổi. Lên đến bốn / 100Base-TX (RJ45) cổng 10Base-T hoặc hai cổng 100Base-FX với IEC 61850-8-1 MMS và GOOSE cho tin nhắn không giới hạn thời gian, IEC 60.870 5-103 qua TCP / IP hoặc DNP 3.0 . Hai RS-485 cổng phía sau với IEC 60870-5-103. Lên đến sáu cổng 100Base-FX với IEC 61850-9-2 lấy mẫu. Giá trị và GOOSE cho thông điệp thời gian quan trọng. Một RS-485 cổng phía sau để đồng bộ hóa đồng hồ. Một RS-232 cổng phía sau cho máy in. 1 tấm mặt cổng RJ45 để thử nghiệm và thiết lập. Đồng bộ hóa đồng hồ qua xung, IRIG-B và SMTP.

Chức năng kiểm tra phụ trợ
Ảo thế hệ báo cáo việc hoán đổi và thử nghiệm truyền thông.

Ảo thế hệ báo cáo tự giám sát và kiểm tra thông tin liên lạc.

Ảo nhị phân hệ báo cáo thay đổi trạng thái đầu vào và kiểm tra thông tin liên lạc.

Binary kiểm tra đầu ra.

Ghi lỗi kích hoạt bằng tay
