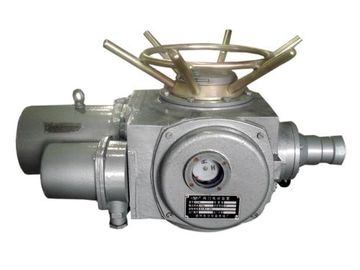

IP65 chống thấm ngoài trời điện Van Actuator DZW10A, DZW15A, DZW20A cho luyện kim
Thông số kỹ thuật
Mô hình | Hư danh mô-men xoắn | Mô-men xoắn tối đa kiểm soát | Mô-men xoắn kiểm soát tối thiểu | Đầu ra cuộc cách mạng trục | Cho phép để vượt qua đường kính thân van | Hướng dẫn sử dụng tốc độ | Đầu ra tốc độ | Công suất động cơ |
DZW5 | 50 | 75 | ≤25 | 150 | 28 | 01:01 | 18 | 0.12 |
DZW10A | 100 | 150 | ≤50 | 160 | 24, 36 | 0.25 0,37 | ||
DZW15A | 150 | 225 | ≤75 | |||||
DZW20A | 200 | 300 | ≤100 | 40 | 0.55 | |||
DZW20A (Ⅰ) | 28 | |||||||
DZW30A | 300 | 450 | ≤150 | 40 | 24 | 0,75 | ||
DZW30A (Ⅰ) | 28 | |||||||
DZW45A | 450 | 675 | ≤225 | 110 | 48 | 24 | 1.1 | |
36 | 1.5 | |||||||
DZW60A | 600 | 900 | ≤300 | 24 | 1.5 | |||
36 | 2.2 | |||||||
DZW90 | 900 | 1350 | ≤450 | 60 | 24 | 2.2 | ||
DZW90 (Ⅰ) | 48 | 36 | 3.0 | |||||
DZW120 | 1200 | 1800 | ≤600 | 60 | 24 | 3.0 | ||
DZW120 (Ⅰ) | 48 | |||||||
DZW180 | 1800 | 2160 | ≤900 | 140 | 70 | 25:1 | 24 | 4.0 |
36 | 5,5 | |||||||
DZW250 | 2500 | 3000 | ≤1250 | 24 | 5,5 | |||
DZW350 | 3500 | 4200 | ≤1750 | 75 | 13:01 | 18 | 7,5 | |
DZW500 | 5000 | 6000 | ≤2500 | 10 | ||||
DZW800 | 8000 | 9600 | ≤4000 | 120 | 80 | 90:1 | 12 | 13 |
DZW1000 | 10000 | 12000 | ≤5000 | 100 | 15 |
điều kiện kỹ thuật
1. Nhiệt độ môi trường: -20 ℃ ~ 60 ℃;
2. Độ ẩm tương đối: không quá 95% (25 ℃ pm);
3. Môi trường làm việc: Không vừa dễ cháy, nổ và ăn mòn cao;
Lớp 4. Bảo vệ: IP55, IP65 (đơn đặt hàng đặc biệt)
5. Power: 380V 50Hz (yêu cầu đặc biệt có thể được thực hiện khi đặt hàng.)
Sự miêu tả
DZW loạt thiết bị truyền động được sử dụng trong quy trình kỹ thuật cho ON / OFF hoạt động của van như van cổng, cô lập van vv Các mức độ bảo vệ là IP55 (mức độ tối đa. Là IP65). Các dải mômen đầu ra là 50-10000Nm, phạm vi tốc độ đầu ra là 12-36rpm. Các loại thiết bị truyền động được thiết kế bởi các nhà máy riêng của mình và được sử dụng nhiều nhất.
DZW loạt các thiết bị truyền động van điện ngoài trời là thiết bị truyền động van điện để kiểm soát việc mở và đóng van. DZW Dòng đa biến các thiết bị điện trên van cổng, van cầu, van tiết lưu, van hoành. Nó có thể kiểm soát chính xác hướng dẫn của hành động, là tất cả các loại van, van để đạt được điều khiển từ xa, điều khiển tập trung và điều khiển tự động các ổ đĩa cần thiết. Các loạt không chỉ cho các nhà máy điện, cũng có thể được sử dụng trong hóa dầu, luyện kim, các tiện ích công cộng và như vậy.
1. Các thiết bị chống bụi, chống thấm nước, ánh sáng ăn mòn, lớp bảo vệ IP55, IP65 (đơn đặt hàng đặc biệt);
2. chuyển động cơ thể Điều khiển Torque, đáng tin cậy, điều chỉnh thuận tiện, mô-men xoắn cao lặp lại;
3. Stroke cơ chế kiểm soát điều chỉnh độ chính xác cao và độ lặp lại, mở cửa cho và có thể được trang bị
tất cả Off để 2-4 chuyển đổi vi mô;
4. Sử dụng tay bán tự động - Các tổ chức công tắc điện, đơn giản chế, đáng tin cậy, dễ vận hành;
5. Sử dụng thiết bị truyền động van với ba pha động cơ không đồng bộ, bắt đầu mô-men xoắn, men quán tính là nhỏ;
6. Với một chỉ báo vị trí van cơ học.
