| Tên thương hiệu: | OEM |
| Số mẫu: | GT loạt |
| MOQ: | 1 tập |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1000sets |

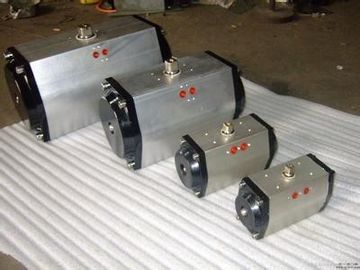

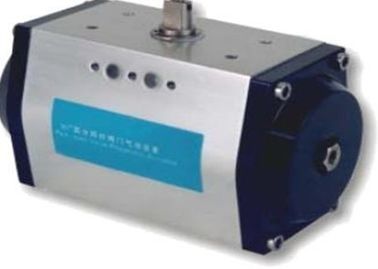

GT khí nén điện Van Actuator Độc Quyền Với Van bướm
thiết bị truyền động khí nén
Loại hành động: đơn hoặc kép
Xoay góc: Loại tiêu chuẩn: 90, loại chuẩn: 0-180

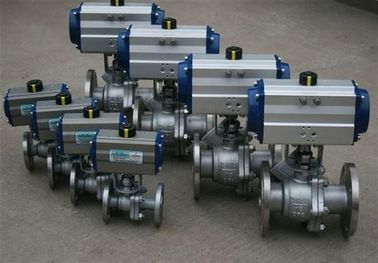

AT / GT loạt khí nén actuators.DA và SR thiết bị truyền động khí nén được thiết kế để làm việc với Van bướm và Van bi
Động kép:
Mô hình | Mô-men xoắn đầu ra (Nm) | |||||
0.3MPa | 0.4MPa | 0.5MPa | 0.6MPa | 0.7MPa | 0,8 MPa | |
GT52 | 12,7 | 16.9 | 21,2 | 25,4 | 29,7 | 33,9 |
GT63 | 18,7 | 24,9 | 31.1 | 37 | 43.6 | 49,8 |
GT83 | 45,4 | 60,6 | 75,7 | 90,8 | 106 | 121,1 |
GT92 | 63,8 | 84.8 | 106 | 127,2 | 148,4 | 169,6 |
GT110 | 91.2 | 121,6 | 152 | 182,4 | 212,8 | 243,2 |
GT127 | 182,4 | 243,2 | 304 | 364,8 | 425,6 | 486,4 |
GT160 | 361,9 | 482,4 | 603,1 | 723,6 | 844,2 | 964,8 |
GT190 | 754 | 1005 | 1256 | 1507 | 1759 | 2010 |
GT210 | 810 | 1075 | 1344 | 1613 | 1882 | 2151 |
GT255 | 1654 | 2206 | 2757 | 3309 | 3860 | 4412 |
GT300 | 2544 | 3392 | 4241 | 5089 | 5937 | 6784 |
GT350 | 4040 | 5387 | 6734 | 8081 | 9428 | 10.774 |
Hành động duy nhất:
| Mô hình | Mùa xuân Qty | áp suất không khí (dar) | thiết lập lại mùa xuân | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 4 | 5 | 6 | ||||||||
| khởi đầu | kết thúc | khởi đầu | kết thúc | khởi đầu | kết thúc | khởi đầu | kết thúc | khởi đầu | kết thúc | ||
| GTE52 | số 8 | 11,3 | 4.1 | 15.6 | 8.4 | 19,8 | 12,6 | 12.8 | 5.6 | ||
| 10 | 9.9 | 0.9 | 14,2 | 5.2 | 18.4 | 9.4 | 16 | 7 | |||
| 12 | 14,2 | 2 | 18.4 | 6.2 | 19,2 | 8.4 | |||||
| GTE63 | số 8 | 16.6 | 6.1 | 22,8 | 12,3 | 28,7 | 18,2 | 18.8 | 8.3 | ||
| 10 | 14,5 | 1.4 | 20,7 | 7,6 | 26,6 | 13.5 | 23.5 | 10.4 | |||
| 12 | 18.6 | 2.9 | 24,5 | 8.8 | 28.2 | 12.5 | |||||
| GTE83 | số 8 | 25,2 | 5.1 | 40.4 | 20.3 | 55,5 | 35,4 | 70,6 | 50,6 | 40,3 | 20.2 |
| 10 | 35,4 | 10.2 | 50,5 | 25,3 | 65,6 | 40.4 | 50.4 | 25,2 | |||
| 12 | 45,5 | 15,2 | 60,6 | 30.3 | 60,5 | 30.2 | |||||
| GTE92 | số 8 | 35.5 | 6.8 | 56,5 | 27.8 | 77.7 | 49 | 98,9 | 70,2 | 57 | 28,3 |
| 10 | 49,3 | 11.8 | 70,5 | 33 | 91.7 | 54,2 | 73 | 35.5 | |||
| 12 | 63.5 | 19,8 | 84,7 | 41 | 86,2 | 42.5 | |||||
| GTE110 | số 8 | 85.8 | 29,5 | 116,2 | 59.5 | 146,6 | 90,3 | 92,1 | 35.8 | ||
| 10 | 76,8 | 6.4 | 107,2 | 36,8 | 137.6 | 67,2 | 115,2 | 44,8 | |||
| 12 | 98,3 | 13,8 | 128,7 | 44,2 | 138.2 | 53,7 | |||||
| GTE127 | số 8 | 105,6 | 19,2 | 166,4 | 80 | 227,2 | 140,8 | 288 | 201,6 | 163,2 | 76,8 |
| 10 | 147,2 | 39.2 | 208 | 100 | 268,8 | 160,8 | 204 | 96 | |||
| 12 | 188,8 | 59,2 | 249.6 | 120 | 244,8 | 115,2 | |||||
| GTE145 | số 8 | 135 | 83,7 | 215 | 163 | 269 | 204 | 155 | 103 | ||
| 10 | 189 | 124 | 243 | 165 | 194 | 129 | |||||
| 12 | 163 | 85,7 | 233 | 155 | |||||||
| GTE160 | số 8 | 225,1 | 52.3 | 345,6 | 172,8 | 466,3 | 293,5 | 586,8 | 414 | 309,6 | 136,8 |
| 10 | 311,4 | 95,4 | 432,3 | 216,1 | 552,6 | 336,6 | 387 | 171 | |||
| 12 | 277,2 | 18 | 397,9 | 138,7 | 518,4 | 259,24 | 464. | 205,2 | |||
| GTE190 | số 8 | 419,2 | 78 | 669,2 | 329 | 920,2 | 580 | 1171,2 | 831 | 676 | 355,8 |
| 10 | 587 | 156 | 837,3 | 407 | 1088,3 | 658 | 849 | 418,7 | |||
| 12 | 753,4 | 241 | 1004,4 | 492 | 1015 | 502,6 | |||||
| GTE210 | số 8 | 465 | 309 | 734 | 578 | 917 | 723 | 497 | 341 | ||
| 10 | 648 | 454 | 832 | 599 | 621 | 427 | |||||
| 12 | 563 | 330 | 745 | 512 | |||||||
| GTE255 | số 8 | 920 | 185 | 1472 | 737 | 2023 | 1288 | 2575 | 1840 | 1469 | 734 |
| 10 | 1288 | 360 | 1839 | 911 | 2391 | 1463 | 1846 | 918 | |||
| 12 | 1656 | 549 | 2208 | 1101 | 2208 | 1101 | |||||
| GTE300 | số 8 | 1416 | 278 | 2264 | 1126 | 3113 | 1975 | 3961 | 2823 | 2266 | 1128 |
| 10 | 1982 | 562 | 2831 | 1411 | 3679 | 2259 | 2830 | 1410 | |||
| 12 | 2549 | 846 | 3397 | 1694 | 3395 | 1692 | |||||
| GTE350 | số 8 | 2248 | 450 | 3595 | 1797 | 4942 | 3144 | 6289 | 4491 | 3590 | 1792 |
| 10 | 3147 | 897 | 4494 | 2240 | 5841 | 3591 | 4490 | 2240 | |||
| 12 | 2698 | 17 | 4046 | 1364 | 5393 | 2711 | 5370 | 2688 | |||
Lắp đặt kích thước:
M00 | Một | B | C | D | E | F | G | H | tôi | J | K | L | L1 | m | z | N | O | P | Q | R | S |
50 | 16 |
| 80 |
| 30 | 27.5 | 1/4 " | 72 | 20 | 10 | 67 | 194 | 162 |
|
| M5 × 10 |
| 36 |
| M5 × 7,5 |
|
65 | 16 |
| 80 |
| 30 | 27.5 | 1/4 " | 88 | 20 | 30 | 82 | 242 | 202 | 0.5 | 54 | M5 × 10 |
|
| 70 |
| M6 × 8 |
80 | 16 | 80 | 130 | 30 | 30 | 27.5 | 1/4 " | 102 | 20 | 30 | 98 | 278 | 236 | 0.5 | 54 | M6 × 10 | M × 48 |
| 70 |
| M8 × 11 |
105 | 16 | 80 | 130 | 30 | 30 | 31,5 | 1/4 " | 134 | 30 | 30 | 123,5 | 364 | 320 | 0.5 | 54 | M6 × 10 | M × 48 | 70 | 102 | M8 × 8 | M10 × 12 |
125 | 22 | 80 | 130 | 30 | 30 | 31,5 | 1/4 " | 153 | 30 | 30 | 141 | 442 | 400 | 0.5 | 54 | M8 × 12 | M × 48 | 70 | 102 | M8 × 8 | M10 × 14 |
160 | 22 | 80 | 130 | 30 | 30 | 35 | 3/8 " | 190 | 40 | 40 | 180 | 520 | 470 | 0.8 | 52 | M8 × 12 | M × 48 | 102 | 125 | M10 × 12 | M12 × 14 |
