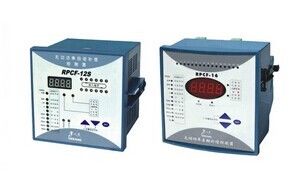

16-Digit Micro điện áp thấp Thiết bị bảo vệ, phản ứng điện tự động điều khiển bù

16-Digit Micro điện áp thấp Thiết bị bảo vệ, phản ứng điện tự động điều khiển bù

Mô tả chung
Loạt RPCF công suất phản kháng điều khiển tự động bù trừ, dựa trên bộ xử lý vi 16 chữ số, thông qua Fourier tiến triển phân hủy số học, để có được dữ liệu điện sóng cơ bản, bộ điều khiển đặc biệt được sử dụng để bù công suất phản kháng trong hệ thống điện với nguồn sóng hài. Tất cả các thành phần là các công nghệ bề mặt gắn kết, hàn regurgitant, kiểm tra nhiều giai đoạn, điều này sẽ làm cho tất cả các bộ điều khiển RPCF làm việc ổn định và đáng tin cậy. Loại RPCFC có cổng RS485, giao thức chuẩn. Nó có thể được sử dụng như đồng hồ mạng.

tính năng chức năng
1. Trên cơ sở của sóng điện cơ bản phản ứng, tính toán công suất phản kháng được bật lên, nó có thể tránh chuyển sốc của bất kỳ hình thức, nó có thể hiển thị chính xác các yếu tố sức mạnh của hệ thống
với sóng hài.
2. độ chính xác đo cao, phạm vi màn hình rộng.
3. Thời gian thực hiển thị yếu tố sức mạnh tổng hợp và sóng cơ bản PF.
4. Thời gian thực hiển thị tỷ lệ biến dạng của điện áp và dòng điện.
5. Tổng số 12 loại sản lượng mã hóa có thể được lựa chọn.
6. 16 mạch của đầu ra tối đa.
7. Giao diện thân thiện với con người, hoạt động thuận tiện.
8. Thiết lập kiểm soát khác nhau có thể được điều chỉnh kỹ thuật số, trực tiếp và dễ dàng.
9. hoạt động tự động và bằng tay, hai chế độ cung cấp.
10. Qua điện áp và bảo vệ điện áp vắng mặt được cung cấp.
11. Bảo vệ chống lại superscale của điện áp sóng hài.
12. Dữ liệu không bị mất ngay cả khi điện tắt.
13. hiện tại tín hiệu đầu vào kháng ≤0.01Ω.
14. Chức năng truyền thông ((MODBUS-RTU RS485) cung cấp.
15. Đền bù hệ số công suất có thể được điều chỉnh: 0,70 lag ~ 0.7 phía trước.

Main Thông số kỹ thuật
1. điện áp làm việc định mức: 380V, 220V, 110V ± 10%
2. bị xếp làm việc hiện tại: 5A
3. tần số làm việc đánh giá: 45-65Hz
4. hệ số công suất hiển thị: tụt 0,001 phía trước 0,001
5. đo công suất phản kháng: 0-9999Kvar
6. đo điện năng hoạt động: 0-9999KW
7. vắng mặt bảo vệ điện áp: AC300V hoặc 180V AC
8. công suất ngõ ra: AC 220V 7A
9. nhạy cảm: 20mA
Chế độ hiển thị 10: 4 chữ số LED đỏ
11. tổng tiêu thụ: 10VA
12. Kích thước gọn: 144mm × 144mm hoặc 122mm × 122mm hoặc 170mm × 110mm
13. Mở kích thước lỗ: 138mm × 138mm hoặc 113mm × 113mm hoặc 162mm × 102mm
14. Chế độ lắp đặt: plug-in gắn bằng nghịch đảo vít thread hoặc railwaymounting.
Giá trị 15. Phạm vi thiết lập:
a) Tự động / bằng tay tự động hoạt động / bằng tay
b) Hệ số công suất 0.70ind-0.70cap
c) chuyển chậm trễ 2-200 S
d) tụ điện xả thời gian 0-480 s
e) trên điện áp dòng điện áp 400-450V (giai đoạn điện áp: 230-265V)
f) Tỷ lệ méo 0,1-30,0%
g) Tỷ lệ chuyển đổi CT 50-4000 / 5
h) 0.1-100.0Kvar suất C1
i) mã Output Pr-01-12
j) mạch đầu ra 1-16 mạch
k) địa chỉ liên lạc 1-255
tốc độ l) thông 4800,9600,19200,115200
