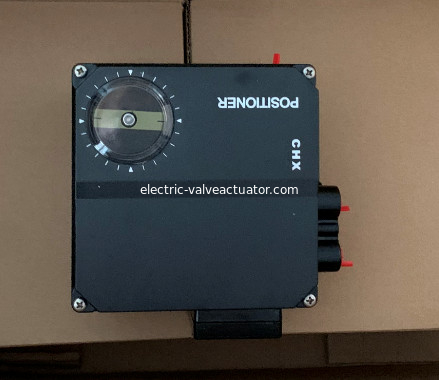

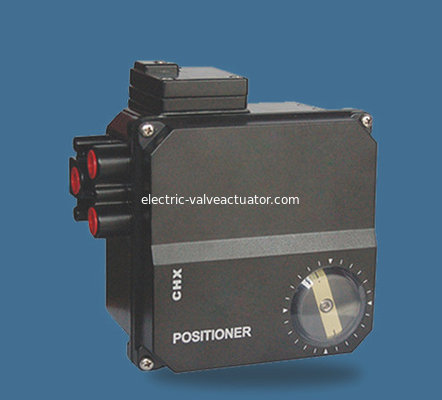

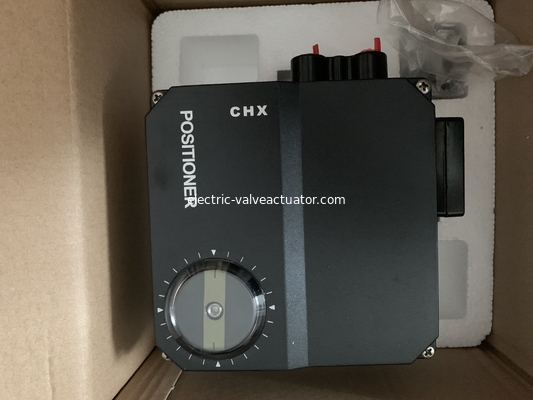

Bộ định vị van điện một chiều 20mA Hợp kim nhôm IP66 CHX-724

Bộ định vị van điện Bộ định vị NE724 / SI CHX CHX-724 ĐỊNH VỊ KHÍ NÉN ĐIỆN TỬ

Bộ định vị van điện Chx700 chuyển đổi tín hiệu DC 4-20mA từ bộ điều chỉnh hoặc cổng IO máy tính thành lực khí động học và truyền động van điều chỉnh thông qua xi lanh tác động đơn hoặc tác động kép để nhận ra dịch chuyển góc hoặc dịch chuyển tuyến tính.Điều khiển vòng kín được thực hiện thông qua hệ thống phản hồi cam, do đó van điều chỉnh có thể đạt được độ dịch chuyển góc chính xác hoặc độ dịch chuyển tuyến tính tỷ lệ với tín hiệu đầu vào.

- tín hiệu đầu vào tiêu chuẩn 4 ~ 20 mA DC 0 ~ 20 mA DC

- dải phân chia 4 ~ 12 Ma DC 12 ~ 20 mA DC

- trở kháng đầu vào 220 Ω ± 10 Ω

- Góc phản hồi tối đa 95 °

- hành trình thẳng 20-140mm

- phản ứng tích cực và tiêu cực của hướng điều khiển

- mối quan hệ tuyến tính giữa hành trình và tín hiệu

- áp suất cấp khí 0,14 ~ 0,8MPa

- ảnh hưởng của áp suất cấp không khí ＜ 0,2% / 10KPA

- nhiệt độ môi trường - 25 ~ + 85 ℃

- ảnh hưởng của nhiệt độ môi trường ≤ 0,05% ℃

- cấp bảo vệ IP54

- tiêu thụ khí 0,5m3n / h

Van trượt servo phù hợp với thiết bị truyền động φ 4, φ sáu

Hiệu suất khi tải thiết bị truyền động tương đối ổn định:

- dải chết ≤ 0,4%

- trễ ＜ 0,7%

- độ tuyến tính ＜ ± 1%

Ảnh hưởng rung động (1,5g - 100Hz) ≤ 1%

Vỏ của vật liệu cấu tạo là hợp kim nhôm được xử lý axit glutamic và phun sơn tĩnh điện bề mặt bên ngoài, vỏ là polycarbonate, các bộ phận bên trong là thép không gỉ và hợp kim nhôm, là vật liệu chống ăn mòn và chịu kỹ thuật bề mặt. sự đối xử.

Giao diện đến G1 / 2 hoặc M20 × một phẩy năm

Cáp áp dụng φ 5 - φ ten

Giao diện ống dẫn khí ZG 1/4 "

Trọng lượng: khoảng 2,3kg
