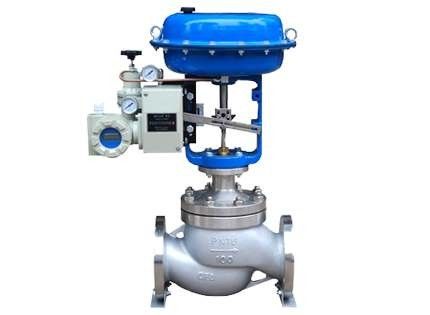

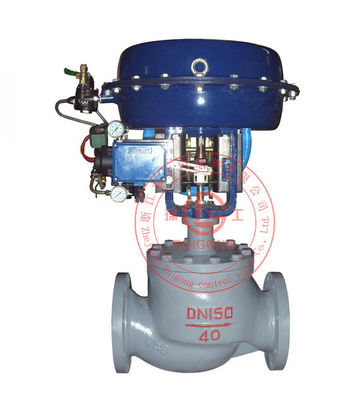

ANSI125 Van điều chỉnh ghế đơn 25mm ZHLS 6.4MPa

Cấu trúc van điều chỉnh một chỗ nhỏ ZHLS nhỏ gọn, có kênh S sắp xếp hợp lý, làm giảm áp suất giảm áp là lưu lượng nhỏ, lớn, phạm vi điều chỉnh và đặc tính lưu lượng có độ chính xác cao, tiêu chuẩn IEC534-1-1976.

Van điều chỉnh rò rỉ phù hợp với tiêu chuẩn ANSI B16.104.Van điều tiết với bộ truyền động màng mỏng lò xo, cấu trúc nhỏ gọn, lực đầu ra lớn.

Sản phẩm này tuân theo GB / T4213-92

Các thông số kỹ thuật và hiệu suất

Thân van

Phong cách: thông qua van bi đúc một chỗ ngồi

Kích thước danh nghĩa: 20, 25mm

Áp suất danh nghĩa: ANSI125, 150, 300, 150

JIS 10, 16, 20, 30, 40 k

PN1.6, 4.0, 6.4MPa

Kiểu kết nối: kết nối mặt bích: FF, RF, RJ, LG, kiểu rãnh, kiểu nhúng

Tiêu chuẩn mặt bích, JIS B2201-1984, ANSI B16.5-1981, JB / T79.1-94, v.v.

Kết nối hàn: hàn khăn SW

Chất liệu: thép đúc (ZG230-450), thép không gỉ đúc (ZG1Cr18Ni9Ti ZGZ1Cr18Ni12Mo2Ti ZG316L), titan, v.v.

Trên bìa: kiểu bình thường (P): 17 ~ + 230 ℃

Độ giãn dài loại I (EI): 45 ~ - 17 ℃ + 230 ~ + 230 ℃

Độ giãn dài loại II (EII): - 100 ~ 45 ℃

Độ giãn dài loại III (EIII): 196 - - 196 ℃

Lưu ý: nhiệt độ làm việc được phép vượt quá phạm vi cho phép của các loại vật liệu khác nhau.

Loại đường: loại kẹp bu lông

Đóng gói: ptfe loại v, chứa amiăng ptfe dệt thoi, amiăng, than chì

Các thành phần trong van

Loại lõi van, lõi van pit tông đơn

Tính năng dòng chảy: ghế kim loại: tỷ lệ phần trăm (% CF) và đặc tính tuyến tính (LCF), tham khảo hình 1 và hình 3

Cv từ 0,4-14 đặc tính dòng chính xác cao tiêu chuẩn IEC534-2-1976

Ghế mềm: phần trăm% (TF) và đặc tính tuyến tính (LTF), tham khảo hình 2 và hình 3

Lưu ý: về nhiệt độ làm việc của ghế ptfe và chênh lệch áp suất, vui lòng tham khảo hình 5

Chất liệu: thép không gỉ (1 cr18ni9ti, 1 cr18ni12mo2ti, ph, 9 cr18 17-4, 316 l), hợp kim titan, công ty hàn thép không gỉ và hợp kim chống ăn mòn, v.v.

Cơ quan thực thi

Phong cách: HA thêm bộ truyền động phim mùa xuân

Vật liệu màng: vải nylon cao su ethylene propylene, kẹp cao su nitrile butadiene vào vải nylon

Phạm vi mùa xuân: 20 ~ 100, 80 ~ 240 kpa

Áp suất cung cấp khí: từ 140 đến 400 kpa

Giao diện không khí: Rc1 / 4 "

Nhiệt độ môi trường: - 30 ~ + 70 ℃

Phong cách hoạt động của van: van có tác động tích cực hoặc loại phản ứng khí đóng hoặc loại mở

Phần đính kèm: bộ định vị, bộ lọc không khí và thiết bị giảm áp, van, công tắc hành trình, bộ truyền vị trí van, bánh xe tay, v.v.

hiệu suất

Rò rỉ van: ghế kim loại: ít hơn 0,01% công suất định mức, phù hợp với ANSI B16.104-1976 cấp iv

Ghế mềm: nhỏ hơn công suất định mức của 10-7, phù hợp với ANSI B16.104-1976 cấp iv

Mang lại cho người nghèo: bộ định vị nhỏ trên 1% chuyến đi,

Không có bộ định vị nhỏ hơn 3% trường hợp đột quỵ (loại LHAI nhỏ 5% của tất cả các lần đi lại)

Lỗi cơ bản: mang nhỏ trên toàn bộ định vị du lịch cộng hoặc trừ 1%

Không có bộ định vị nhỏ trong suốt hành trình cộng hoặc trừ 5% (VPE cho cộng hoặc trừ 3%, LHAI với HEP là + / - 2%)

Lưu ý: tiêu chuẩn đóng gói ptfe loại v

Phạm vi điều chỉnh: 50: 1 Cv 14 trở xuống hoặc ít hơn (0,25) hoặc spake (Cv 0,16 trở xuống)
