| Tên thương hiệu: | RG |
| Số mẫu: | ZJHM |
| MOQ: | 1 bộ |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 1000 chiếc / tháng |

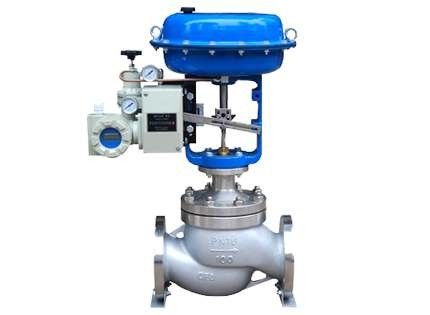

Bộ điều chỉnh tay áo khí nén loại ZJHM loại nhỏ
Đặc điểm cấu trúc và phạm vi ứng dụng
Bộ điều chỉnh tay áo khí nén loại ZJHM nhỏ, bởi lò xo màng khí nén nhiều bộ truyền động hơn và tay áo cản dòng chảy thấp của cơ cấu điều chỉnh.So với van tay áo thông thường, 1/3 có thể tích nhỏ, đặc tính lưu lượng lớn bằng 1/3, được sử dụng rộng rãi trong các nhu cầu về độ ồn thấp, hệ thống điều khiển tự động quy trình công nghiệp chênh lệch áp suất lớn.
| DN (mm) | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||||
| Đường kính ghế van (mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
| hệ số dòng định mức (Kv) | Dòng chắc chắn | 11 | 17,6 | 27,5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | ||
| Phần trăm bằng nhau | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |||
| PN (Mpa) | 0,6; 1,6; 4,0; 6,4 | ||||||||||||
| chuyến đi (mm) | 16 | 25 | 40 | 60 | |||||||||
| Đặc tính dòng chảy | Đường thẳng / Phần trăm bằng nhau | ||||||||||||
| Nhiệt độ trung bình (℃) |
-20 ~ 200 (nhiệt độ bình thường) -40 ~ 450 (nhiệt độ trung bình) |
||||||||||||
| Kích thước mặt bích, loại |
PN6 16 theo JB / T79.2-94 loại trơn; PN40 64 theo JB / T79.2-94 Loại lõm |
||||||||||||
| Vật liệu van | PN (Mpa) | 0,6,1,6 | HT200 / ZG230-450 / ZG1Cr18Ni9Ti / ZG0Cr18Ni12Mo2Ti | ||||||||||
| 4.0,6.4 | ZG230-450 / ZG1Cr18Ni9Ti / ZG0Cr18Ni12Mo2Ti | ||||||||||||
| Vật liệu lõi van | 1Cr18Ni9 / 0Cr18Ni12Mo2Ti | ||||||||||||
| Loại nắp trên van |
Loại bình thường (nhiệt độ bình thường), Loại tấm nhiệt (nhiệt độ trung bình) |
||||||||||||
| Tỷ lệ có thể điều chỉnh | 50: 1 | ||||||||||||
