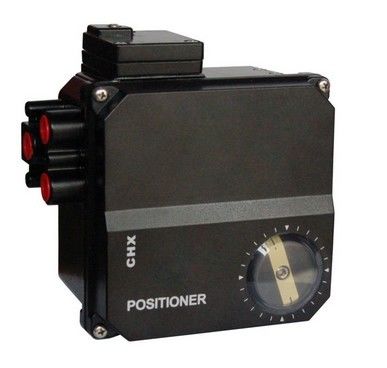

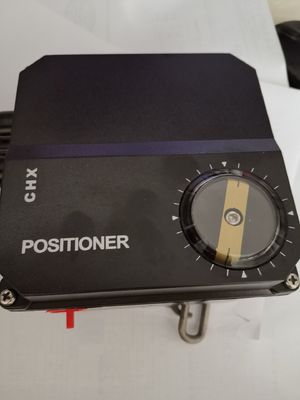

Bộ định vị van điện CHX (EP) -724AH hiệu CHX NE724 / S1 THIẾT BỊ BƯU ĐIỆN KHÍ NÉN

Bộ định vị van điện loại chx700 chuyển đổi tín hiệu DC 4-20 ma từ bộ điều chỉnh hoặc cổng io máy tính thành lực khí động học và truyền động van điều chỉnh bằng xi lanh tác động đơn hoặc kép để nhận ra dịch chuyển góc hoặc dịch chuyển tuyến tính.Điều khiển vòng kín được thực hiện thông qua hệ thống phản hồi cam, làm cho van điều chỉnh nhận ra dịch chuyển góc chính xác hoặc dịch chuyển tuyến tính tỷ lệ với tín hiệu đầu vào.

- Tín hiệu đầu vào tiêu chuẩn 4 ~ 20 ma dc 0 ~ 20 ma dc

- Phạm vi 4 ~ 12 ma dc 12 ~ 20 ma dc

- Trở kháng đầu vào 220ω ± 10ω

- Góc phản hồi 95 °

- hành trình thẳng: mm 20-140

- điều khiển hướng tích cực và phản tác dụng

- Mối quan hệ và tuyến tính về chuyến đi và tín hiệu

- Áp suất cung cấp 0,14 ~ 0,8 mpa

- Áp suất <0,2% / 10 kpa trên nguồn cung cấp

- nhiệt độ môi trường -25 ~ 85 ℃ -≤0,05% ℃ nhiệt độ môi trường

- Lớp bảo vệ ip54

- tiêu thụ khí 0,5 m3n / h

φ4, φ6 của bộ truyền động khớp với van trượt servo

Hiệu suất khi bộ truyền động tải tương đối ổn định

- vùng chết ≤ -0,4%

- độ trễ <0,7%

- tuyến tính <± 1%

- Hiệu ứng rung (1,5 g –100hz) ≤1%

Vỏ của vật liệu kết cấu được xử lý bằng axit glutamic và bề mặt bên ngoài được sơn tĩnh điện.Vỏ ngoài là polycarbonate, các bộ phận bên trong là thép không gỉ và hợp kim nhôm, cả hai đều là vật liệu chống ăn mòn và được xử lý công nghệ bề mặt.

Giao diện đến g1 / 2 hoặc m20 × 1,5

Cáp áp dụng φ5 – φ10

Giao diện ống khí zg 1/4 "

trọng lượng khoảng 2,3 kg
