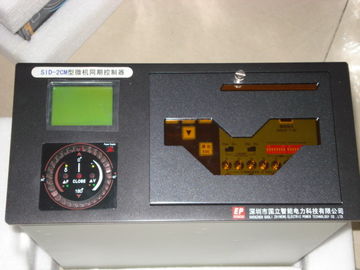

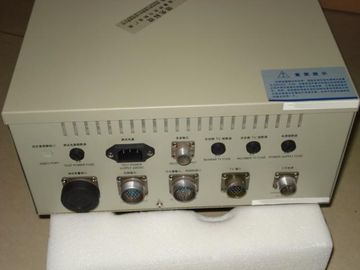

Transformer Relay bảo vệ, SID - 2cm tự động Quasi - Đồng bộ hóa thiết bị

Chức năng chính :

1 Có mười hai kênh được sử dụng cho 1-12 đơn vị phát điện hoặc

đường dây điện song song trong một thiết bị, loại và thuộc tính của song song có thể được phân biệt.

2 thông số cài đặt: thời gian ngắt; Khác biệt điện áp cho phép; trên điện áp bảo vệ giá trị;

Giá trị chênh lệch tần số cho phép; hệ số kiểm soát tần số; Hệ số điều khiển điện;

Góc điện cho phép; người vào và thanh cái TV đánh giá điện áp; chuyển thanh cái giai đoạn TV góc;

giá trị khóa điện áp thấp trên cả hai mặt của điểm song song; một mặt hoặc cả hai bên không có điện áp hoạt động; synchroscope Chức năng; Điều khiển độ rộng xung cho cùng Tần; tên breaker.

3 Thiết bị này có thể đảm bảo không pha khác biệt đầu tiên xuất hiện để được thu giữ trong khi song song khác biệt

(. giữa máy phát và thanh cái hoặc hai dòng đồng bộ) và thực hiện song song mà không ảnh hưởng;

4 Các thiết bị có thể làm cho một song song nhanh chóng của máy phát điện thông qua cách thức mà nó có thể dẫn khác biệt tần số và

khác biệt điện áp vào khoảng Allowable theo lý thuyết điều khiển mờ;

5 Khi song song sẽ bắt đầu vào một lần duy nhất nếu góc điện và điện áp khác nhau là ít hơn

giá trị cho phép khi song song giữa các đường đồng bộ, nếu không, có phải là một chờ đợi và tín hiệu,

cho dù đó là tần số khác biệt hoặc tần số giống hệt nhau có thể được phân biệt bởi các thiết bị tự động;

6 thiết bị có thể tự thực hiện việc kiểm tra khi chạy kịp thời và tự động, nó cũng có thể báo động và hiển thị nếu lỗi;

7 báo động khi truyền hình mạch hở và khóa các hoạt động đồng bộ hóa và đóng cửa không điện áp;

8 Một lệnh kiểm soát gia tốc có thể được tự động khi tần số là giống hệt nhau trong suốt

quá trình song song của máy phát điện để hủy bỏ các điều kiện tần số giống hệt nhau.

Song song chống điện sẽ không bao giờ xuất hiện chắc chắn nếu cần thiết;

9 Các thiết bị sẽ hiển thị các dữ liệu - Thời gian đo thực một mạch ngắt mất khi đóng và

tám giá trị đo thực sự cuối cùng ghi trong mỗi kênh sau khi hoàn thành các song song trong

đặt hàng để chắc chắn về tính chính xác của thời gian khi máy cắt bế mạc.

Thời điểm đóng ngắt 'sẽ không được ghi lại khi nó là giống hệt nhau song song tần số.

10 Truyền thông truy cập và các hiệp định liên lạc sẽ được cung cấp giữa các thiết bị

và các máy tính chủ (RS-232, RS-485), nhằm đáp ứng các yêu cầu thiết bị sẽ được nhận vào hệ thống DCS.

11 thiết bị có thể làm việc thậm chí mặc dù dưới một điều kiện khủng khiếp do phương pháp của nó hoàn toàn

và cách cách nghiêm ngặt về nam châm điện và ảnh điện;

12 AC hoặc DC có thể là cung cấp điện của các thiết bị và các thiết bị có thể thích ứng với 48V-220V AC

hoặc DC cung cấp điện tự động;

13 Kiểm tra và thử nghiệm có thể được thực hiện trực tiếp mà không cần bất kỳ thiết bị khác vì các mô-đun

yêu cầu là đã có trong thiết bị;

14 Một bên hoặc cả hai bên không có điện áp ngắt gần có thể được thực hiện theo các hướng dẫn từ các máy chủ;

hoặc cả hai bên không có điện áp dao chặt chẽ từ hoạt động chuyển đổi bảng điều khiển phía trước ..

15 Để được sử dụng như một synchroscope thông minh.

1 TV giá trị điện áp thứ cấp trên cả hai mặt của breaker cho song song

nên là 100V hoặc 100 / √3 v hoặc là một là dòng điện áp pha điện áp khác;

Điện áp truyền hình về phía hệ thống có thể được thiết lập một góc pha lần lượt tại tất cả các điểm song song tương ứng,

không có biến áp riêng biệt cho cách điện và góc pha lần lượt là bắt buộc.

2 Tất cả các đầu vào kỹ thuật số là thường mở điểm kiểu kết nối, chẳng hạn như lựa chọn điểm song song,

thiết lập lại từ xa, liên hệ phụ trợ của máy cắt, và như vậy;

3 Thông thường mở dạng tiếp xúc của các rơle châm điện nhỏ có thể được sử dụng để kiểm soát

tín hiệu đầu ra kỹ thuật số, công suất của số liên lạc là 220V AC 5A hoặc 220V DC 0.5A;

4 Hai cổng giao tiếp, một là RS-232, khác là RS-485;

5 cung điện nên 48-220VAC hoặc DC, tiêu thụ điện năng tối đa là 20W;

6 cách điện:

mạch yếu để đất: 500V 50Hz trong một phút;

điện hiện nay mạch để trái đất: 2000V 50Hz trong một phút;

giữa mạch yếu kém hiện nay và sức mạnh hiện tại mạch: 1000V 50 / 60Hz trong một phút;

7 Môi trường hoạt động:

A: nhiệt độ dao động:

(1) hoạt động: 0 đến + 50 ℃;

(2): vận tải / lưu trữ: -20 đến + 70 ℃;

B: độ ẩm tối đa: 90%;
