| VCES: | 1200V | IC nom: | 50A |
|---|---|---|---|
| ICRM: | 100A | Ứng dụng: | Motor Drives |
| Tính năng điện: | Mất mát chuyển mạch thấp | ||
| Điểm nổi bật: | mô-đun igbt công suất cao,ô tô igbt |
||

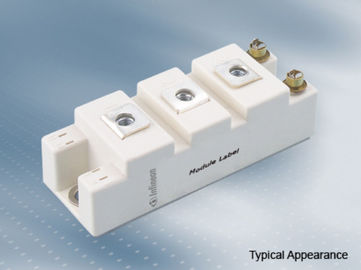

Infineon FF50R12RT4 nổi tiếng 34 mm 1200V mô-đun IGBT kép với rãnh nhanh / fieldstop IGBT4 và bộ điều khiển phát hiện
Ứng dụng điển hình
• Bộ chuyển đổi công suất cao
• Ổ đĩa động cơ
• Hệ thống UPS
Tính năng điện
• Hoạt động mở rộng nhiệt độ Tvj op
• tổn thất chuyển mạch thấp
• VCEsat thấp
• Tvj op = 150 ° C
• VCEsat với hệ số nhiệt độ dương
Tính năng cơ học
• Tấm đế bị cô lập
• Nhà ở tiêu chuẩn
IGBT, Biến tần
Giá trị được đánh giá tối đa
| Điện áp bộ phát-bộ phát | Tvj = 25 ° C | VCES | 1200 | V |
| Liên tục DC collector hiện tại | TC = 100 ° C, Tvj max = 175 ° C | IC nom | 50 | A |
| Lặp lại đỉnh hiện tại collector | tP = 1 mili giây | ICRM | 100 | A |
| Tổng tản quyền lực | TC = 25 ° C, Tvj max = 175 ° C | Ptot | 285 | W |
| Điện áp cực đại của cổng-emitter | VGES | +/- 20 | V |
Giá trị đặc trưng
| Điện áp bão hòa của bộ thu-phát | IC = 50 A, VGE = 15 V Tvj = 25 ° C IC = 50 A, VGE = 15 V Tvj = 125 ° C IC = 50 A, VGE = 15 V Tvj = 150 ° C | VCE sat | 1,85 2,15 2,25 | 2,15 | V VV | |
| Điện áp ngưỡng cổng | IC = 1,60 mA, VCE = VGE, Tvj = 25 ° C | VGEth | 5,2 | 5,8 | 6,4 | V |
| Phụ trách cổng | VGE = -15 V ... +15 V | QG | 0,38 | µC | ||
| Điện trở cổng nội bộ | Tvj = 25 ° C | RGint | 4,0 | Ω | ||
| Điện dung đầu vào | f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V | Cies | 2,80 | nF | ||
| Điện dung truyền ngược | f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V | Cres | 0,10 | nF | ||
| Bộ cắt-phát hiện cắt | VCE = 1200 V, VGE = 0 V, Tvj = 25 ° C | ICES | 1,0 | mA | ||
| Dòng rò-emitter | VCE = 0 V, VGE = 20 V, Tvj = 25 ° C | IGES | 100 | nA | ||
| Thời gian trễ bật, tải quy nạp | IC = 50 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGon = 15 Ω Tvj = 150 ° C | td vào | 0,13 0,15 0,15 | µs µs µs | ||
| Thời gian tăng, tải quy nạp | IC = 50 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGon = 15 Ω Tvj = 150 ° C | tr | 0,02 0,03 0,035 | µs µs µs | ||
| Thời gian trễ tắt, tải quy nạp | IC = 50 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGoff = 15 Ω Tvj = 150 ° C | td tắt | 0,30 0,38 0,40 | µs µs µs | ||
| Thời gian mùa thu, tải quy nạp | IC = 50 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGoff = 15 Ω Tvj = 150 ° C | tf | 0,045 0,08 0,09 | µs µs µs | ||
| Biến mất năng lượng trên mỗi xung | IC = 50 A, VCE = 600 V, LS = 30 nH Tvj = 25 ° C VGE = ± 15 V, di / dt = 1300 A / µs (Tvj = 150 ° C) Tvj = 125 ° C RGon = 15 Ω Tvj = 150 ° C | Eon | 4,50 6,50 7,50 | 19,0 30,0 36,0 | ||
| Mất năng lượng lần lượt cho mỗi xung | IC = 50 A, VCE = 600 V, LS = 30 nH Tvj = 25 ° C VGE = ± 15 V, du / dt = 3800 V / µs (Tvj = 150 ° C) Tvj = 125 ° C RGoff = 15 Ω Tvj = 150 ° C | Eoff | 2,50 4,00 4,50 | mJ mJ mJ | ||
| Dữ liệu SC | VGE ≤ 15 V, VCC = 800 V VCEmax = VCES -LsCE · di / dt tP ≤ 10 µs, Tvj = 150 ° C | LÀ C | 180 | mJ mJ mJ | ||
| Khả năng chịu nhiệt, ngã ba để trường hợp | IGBT / IGBT | RthJC | 0,53 | K / W | ||
| Chịu nhiệt, caseto tản nhiệt | M II IGBT / IGBT λPaste = 1 W / (m · K) / λgrease = 1 W / (m · K) | RthCH | 0,082 | K / W | ||
| Nhiệt độ trong điều kiện chuyển đổi | Tvj op | -40 | 150 | ° C |
