| Tên thương hiệu: | Infineon |

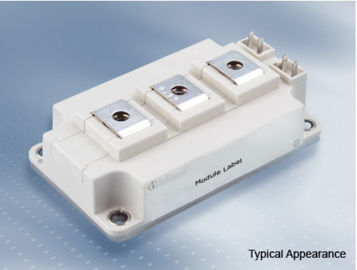

| Số mẫu: | FF450R12KT4 |
| MOQ: | 1 tập |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1000sets |
Các ứng dụng tiêu biểu
• Bộ chuyển đổi công suất cao
• Ổ đĩa động cơ
• Hệ thống UPS
• Tua bin gió
Tính năng điện
• Hoạt động mở rộng nhiệt độ Tvj op
• tổn thất chuyển mạch thấp
• VCEsat thấp
• Tính cạnh tranh mạnh mẽ
• VCEsat với hệ số nhiệt độ dương
Tính năng cơ học
• Cách điện 4 kV AC 1 phút
• Gói CTI> 400
• Khoảng cách Creep và Clearance cao
• Mật độ công suất cao
• Tấm đế bị cô lập
• Nhà ở tiêu chuẩn
IGBT, Biến tần
Giá trị được đánh giá tối đa
| Điện áp bộ phát-bộ phát | Tvj = 25 ° C | VCES | 1200 | V |
| Liên tục DC collector hiện tại | TC = 100 ° C, Tvj tối đa = 175 ° C Tvj tối đa = 175 ° C | IC nom IC | 450 580 | A A |
| Lặp lại đỉnh hiện tại collector | tP = 1 mili giây | ICRM | 900 | A |
| Tổng tản quyền lực | TC = 25 ° C, Tvj tối đa = 175 ° C | Ptot | 2400 | W |
| Điện áp cực đại của cổng-emitter | VGES | +/- 20 | V |
Giá trị đặc trưng
| Điện áp bão hòa của bộ thu-phát | IC = 450 A, VGE = 15 V Tvj = 25 ° C IC = 450 A, VGE = 15 V Tvj = 125 ° C IC = 450 A, VGE = 15 V Tvj = 150 ° C | VCE sat | 1,75 2,05 2,10 | 2,15 | V VV | |
| Điện áp ngưỡng cổng | IC = 17,0 mA, VCE = VGE, Tvj = 25 ° C | VGEth | 5,2 | 5,8 | 6,4 | V |
| Phụ trách cổng | VGE = -15 V ... +15 V | QG | 3,60 | µC | ||
| Điện trở cổng nội bộ | Tvj = 25 ° C | RGint | 1,9 | Ω | ||
| Điện dung đầu vào | f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V | Cies | 28,0 | nF | ||
| Điện dung truyền ngược | f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V | Cres | 1,10 | nF | ||
| Bộ cắt-phát hiện cắt | VCE = 1200 V, VGE = 0 V, Tvj = 25 ° C | ICES | 5,0 | mA | ||
| Dòng rò-emitter | VCE = 0 V, VGE = 20 V, Tvj = 25 ° C | IGES | 400 | nA | ||
| Thời gian trễ bật, tải quy nạp | IC = 450 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGon = 1,0 Ω Tvj = 150 ° C | td vào | 0,16 0,17 0,18 | µs µs µs | ||
| Thời gian tăng, tải quy nạp | IC = 450 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGon = 1,0 Ω Tvj = 150 ° C | tr | 0,045 0,04 0,05 | µs µs µs | ||
| Thời gian trễ tắt, tải quy nạp | IC = 450 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGoff = 1,0 Ω Tvj = 150 ° C | td tắt | 0,45 0,52 0,54 | µs µs µs | ||
| Thời gian mùa thu, tải quy nạp | IC = 450 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGoff = 1,0 Ω Tvj = 150 ° C | tf | 0,10 0,16 0,18 | µs µs µs | ||
| Biến mất năng lượng trên mỗi xung | IC = 450 A, VCE = 600 V, LS = 30 nH Tvj = 25 ° C VGE = ± 15 V, di / dt = 9000 A / µs (Tvj = 150 ° C) Tvj = 125 ° C RGon = 1,0 Ω Tvj = 150 ° C | Eon | 19,0 30,0 36,0 | 19,0 30,0 36,0 | ||
| Mất năng lượng lần lượt cho mỗi xung | IC = 450 A, VCE = 600 V, LS = 30 nH Tvj = 25 ° C VGE = ± 15 V, du / dt = 4500 V / µs (Tvj = 150 ° C) Tvj = 125 ° C RGoff = 1,0 Ω Tvj = 150 ° C | Eoff | 26,0 40,0 43,0 | mJ mJ mJ | ||
| Dữ liệu SC | VGE ≤ 15 V, VCC = 800 V VCEmax = VCES -LsCE · di / dt tP ≤ 10 µs, Tvj = 150 ° C | LÀ C | 1800 | A | ||
| Khả năng chịu nhiệt, ngã ba để trường hợp | IGBT / IGBT | RthJC | 0,062 | K / W | ||
| Chịu nhiệt, caseto tản nhiệt | M II IGBT / IGBT λPaste = 1 W / (m · K) / λgrease = 1 W / (m · K) | RthCH | 0,03 | K / W | ||
| Nhiệt độ trong điều kiện chuyển đổi | Tvj op | -40 | 150 | ° C |
