Nguồn gốc: | Trung Quốc |
Hàng hiệu: | Infineon |
Số mô hình: | FF1200R12IE5 |
Số lượng đặt hàng tối thiểu: | 1 tập |
---|---|
chi tiết đóng gói: | Bao bì hộp gỗ |
Thời gian giao hàng: | 25 ngày sau khi ký hợp đồng |
Điều khoản thanh toán: | T/T |
Khả năng cung cấp: | 1000sets |
VCES: | 1200V | IC nom: | 1200A |
---|---|---|---|
ICRM: | 2400A | ||
Điểm nổi bật: | mô-đun igbt công suất cao,mô-đun eupec igbt |

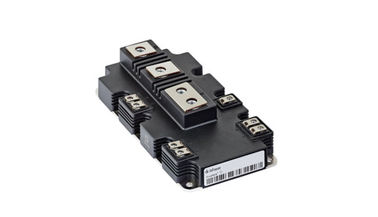

Infineon Technologies Mô-đun IGBT Ô tô Bộ chuyển đổi công suất cao FF1200R12IE5 Ổ đĩa động cơ
Các ứng dụng tiêu biểu
• Bộ chuyển đổi công suất cao
• Động cơ
• Hệ thống UPS
Tính năng điện
• Mở rộng nhiệt độ hoạt động T vj op
• Khả năng ngắn mạch cao
• Độ bền vững
• T vj op = 175 ° C
• Rãnh IGBT 5
Tính năng cơ học
• Gói CTI> 400
• Mật độ công suất cao
• Công suất cao và khả năng đi xe đạp nhiệt
• Cao rão và khoảng cách giải phóng mặt bằng
Biến tần IGBT
Giá trị được đánh giá tối đa
Điện áp bộ phát-bộ phát | Tvj = 25 ° C | VCES | 1200 | V |
Liên tục DC collector hiện tại | TC = 80 ° C, Tvj max = 175 ° C | IC nom | 1200 | A |
Lặp lại đỉnh hiện tại collector | tP = 1 mili giây | ICRM | 2400 | A |
Điện áp cực đại của cổng-emitter | VGES | +/- 20 | V |
Giá trị đặc trưng min. typ. tối đa
Điện áp bão hòa của bộ thu-phát | IC = 1200 A, VGE = 15 V Tvj = 25 ° C IC = 1200 A, VGE = 15 V Tvj = 125 ° C IC = 1200 A, VGE = 15 V Tvj = 175 ° C | VCE sat | 1,70 2,00 2,15 | 2,15 2,45 2,60 | VVV | |
Điện áp ngưỡng cổng | IC = 33,0 mA, VCE = VGE, Tvj = 25 ° C | VGEth | 5,25 | 5,80 | 6,35 | V |
Phụ trách cổng | VGE = -15 V ... +15 V, VCE = 600V | QG | 5,75 | µC | ||
Điện trở cổng nội bộ | Tvj = 25 ° C | RGint | 0,75 | Ω | ||
Điện dung đầu vào | f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V | Cies | 65,5 | nF | ||
Điện dung truyền ngược | f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V | Cres | 2,60 | nF | ||
Bộ cắt-phát hiện cắt | VCE = 1200 V, VGE = 0 V, Tvj = 25 ° C | ICES | 5,0 | mA | ||
Dòng rò-emitter | VCE = 0 V, VGE = 20 V, Tvj = 25 ° C | IGES | 400 | nA | ||
Thời gian trễ bật, tải quy nạp | IC = 1200 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGon = 0,82 Ω Tvj = 175 ° C | td vào | 0,20 0,23 0,25 | µs µs µs | ||
Thời gian tăng, tải quy nạp | IC = 1200 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGon = 0,82 Ω Tvj = 175 ° C | tr | 0,16 0,17 0,18 | µs µs µs | ||
Thời gian trễ tắt, tải quy nạp | IC = 1200 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGoff = 0,82 Ω Tvj = 175 ° C | td tắt | 0,48 0,52 0,55 | µs µs µs | ||
Thời gian mùa thu, tải quy nạp | IC = 1200 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGoff = 0,82 Ω Tvj = 175 ° C | tf | 0,08 0,11 0,13 | µs µs µs | ||
Biến mất năng lượng trên mỗi xung | IC = 1200 A, VCE = 600 V, LS = 45 nH Tvj = 25 ° C VGE = ± 15 V, di / dt = 6000 A / µs (Tvj = 175 ° C) Tvj = 125 ° C RGon = 0,82 Ω Tvj = 175 ° C | Eon | 80,0 120 160 | mJ mJ mJ | ||
Mất năng lượng lần lượt cho mỗi xung | IC = 1200 A, VCE = 600 V, LS = 45 nH Tvj = 25 ° C VGE = ± 15 V, du / dt = 2800 V / µs (Tvj = 175 ° C) Tvj = 125 ° C RGoff = 0,82 Ω Tvj = 175 ° C | Eoff | 130 160 180 | mJ mJ mJ | ||
Dữ liệu SC | VGE ≤ 15 V, VCC = 900 V VCEmax = VCES -LsCE · di / dt tP ≤ 10 µs, Tvj = 175 ° C | LÀ C | 4000 | A | ||
Khả năng chịu nhiệt, ngã ba để trường hợp | IGBT / IGBT | RthJC | 28,7 | K / kW | ||
Kháng nhiệt, trường hợp để tản nhiệt | IGBT / IGBT λPaste = 1W / (m · K) / λgrease = 1W / (m · K) | RthCH | 22,1 | K / kW | ||
Nhiệt độ trong điều kiện chuyển đổi | Tvj op | -40 | 175 | ° C |
