Nguồn gốc: | Trung Quốc |
Hàng hiệu: | MEAN WELL |
Số mô hình: | SE-100-24 |
Số lượng đặt hàng tối thiểu: | 2 bộ |
---|---|
chi tiết đóng gói: | Bao bì hộp gỗ |
Thời gian giao hàng: | 15 ngày sau khi ký hợp đồng |
Điều khoản thanh toán: | T/T |
Khả năng cung cấp: | 1000sets |
Mô hình: | SE-100-24 | ÁP DC: | 347 |
---|---|---|---|
HIỆN TRẠNG: | 4.5A | ÁP LỰC ADJ. PHẠM VI: | 22.8 ~ 26.4V |
Điểm nổi bật: | thiết bị bảo vệ điện,công tơ điện dc |

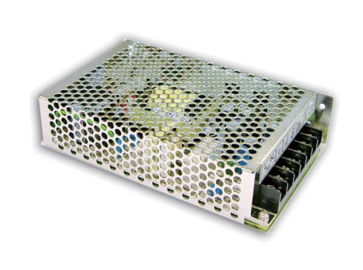

Đầu ra SE-100-24 24V / 4.5A ban đầu Nguồn cấp năng lượng chuyển đổi AC-DC
Tính năng, đặc điểm :
MÔ HÌNH | SE-200- 3,3 | SE-200 -5 | SE-200- 7,5 | SE-200-12 | SE-200-15 | SE-200- 24 | SE-200- 27 | SE-200- 36 | SE-200- 48 | |
OUTPUT | ÁP DC | 3.3V | 5V | 7.5V | 12V | 15V | 24V | 27V | 36V | 48V |
HIỆN TRẠNG | 0 ~ 40A | 0 ~ 40A | 0 ~ 27A | 0 ~ 17A | 0 ~ 14A | 0 ~ 8.8A | 0 ~ 7.8A | 0 ~ 5.9A | 0 ~ 4.4A | |
ĐÁNH GIÁ HIỆN TẠI | 40A | 40A | 27A | 17A | 14A | 8.8A | 7.8A | 5.9A | 4.4A | |
ĐIỆN T</s> | 132W | 200W | 202.5W | 204W | 210W | 211,2W | 210,6W | 212.4W | 211,2W | |
RIPPLE & NOISE (tối đa) Chú ý.2 | 50mVp-p | 50mVp-p | 50mVp-p | 50mVp-p | 50mVp-p | 50mVp-p | 200mVp-p | 240mVp -p | 240mVp -p | |
ÁP DỤNG. PHẠM VI | 2,97 ~ 3,7V | 4,5 ~ 5,6V | 6 ~ 9V | 10 ~ 13.5V | 13,5 ~ 18V | 20 ~ 26.4V | 26 ~ 32V | 32 ~ 40V | 41 ~ 56V | |
ÁP LỰC TẠP CHÍ Chú ý.3 | 2,0% | 2,0% | 2,0% | 1,0% | 1,0% | 1,0% | 1,0% | 1,0% | 1,0% | |
LINE REGULATION | 0,5% | |||||||||
QUY ĐỊNH TẢI | 1,5% | 1,0% | 1,0% | 0,5% | 0,5% | 0,5% | 0,5% | 0,5% | 0,5% | |
Cài đặt, tăng thời gian Chú ý.5 | 1000ms, 50ms / 230VAC 1000ms, 50ms / 115VAC khi tải đầy | |||||||||
HOLD UP TIME (Typ.) | 20ms / 230VAC 16ms / 115VAC khi tải đầy | |||||||||
ĐẦU VÀO | ĐIỂM NĂNG | 90 ~ 132VAC / 180 ~ 264VAC bằng công tắc 254 ~ 370VDC | ||||||||
DẢI TẦN SỐ | 47 ~ 63Hz | |||||||||
HIỆU QUẢ (Kiểu) | 75% | 79% | 82% | 85% | 85% | 87% | 88% | 89% | 89% | |
AC CURRENT (Loại.) | 4.5A / 115VAC 2.5A / 230VAC | |||||||||
INRUSH CURRENT (Loại.) | 40A / 115VAC 55A / 230VAC | |||||||||
LEAKAGE CURRENT | <3.5mA / 240VAC | |||||||||
SỰ BẢO VỆ | QUÁ TẢI | 105 ~ 150% công suất đầu ra | ||||||||
N VOLNG | 3,8 ~ 4,6 V | 5,75 ~ 6,75 V | 9,4 ~ 10.9V | 13.8 ~ 16.2V | 18 ~ 21V | 27,6 ~ 32,4 V | 33,7 ~ 39,2V | 41,4 ~ 46,8V | 57,6 ~ 67,2 V | |
KHÔNG NHIỆT TEM | 100 10 (RTH2) Phát hiện ở nhiệt độ bên trong | |||||||||
MÔI TRƯỜNG | ĐIỀU KHOẢN LÀM VIỆC | -20 ~ + 50oC (Xem đường cong giảm tải đầu ra) | ||||||||
Độ ẩm làm việc | 20 ~ 90% RH không ngưng tụ | |||||||||
BẢO QUẢN TEMP, HUMIDITY | -20 ~ 85oC, 10 ~ 95% RH | |||||||||
TEMP. COEFFICIENT | 0,03% / oC (0 ~ 50oC) | |||||||||
Sự rung động | 10 ~ 500Hz, 2GY, trục Z | |||||||||
AN TOÀN & EMC (Chú ý 4) | TIÊU CHUẨN AN TOÀN | UL60950-1 được chấp thuận | ||||||||
VỚI TỨC NĂNG | I / PO / P: 3KVAC I / P-FG: 1.5KVAC O / P-FG: 0.5KVAC | |||||||||
Chống độc | I / PO / P, I / P-FG, O / P-FG: 100 M Ohms / 500VDC / 25/70% RH | |||||||||
EMI XÂY DỰNG VÀ SỰ BỨC XẠ | Thiết kế đề cập đến EN55022 (CISPR22) Loại A | |||||||||
EMS Đ IMC ĐIỂM | Thiết kế | |||||||||
KHÁC | MTBF | 271.9Khrs min. MIL-HDBK-217F (25) | ||||||||
DIMENSION | 215 * 115 * 50mm (L * W * H) | |||||||||
ĐÓNG | 0.93Kg; 12pcs / 12kg / 0.92cauft |
Đặc điểm cơ học (mm)
