| Tên thương hiệu: | OEM |
| Số mẫu: | động cơ điện cảm ứng |
| MOQ: | 1 tập |
| giá bán: | consult |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1000sets / tháng |

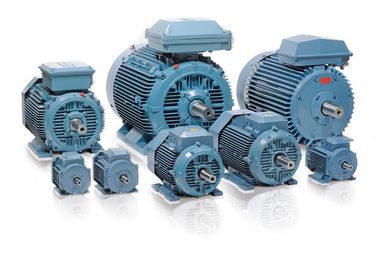

BA 3 pha cảm ứng không đồng bộ động cơ điện
220V-760V, 50Hz, 60Hz cho máy cắt, máy bơm. người hâm mộ, converors
2poles, 4poles, 6poles
Tần số định mức: 50Hz, 60Hz
Lớp bảo vệ: IP44, IP54, IP55
Cấp cách điện: B, F, H
Phương pháp làm mát:

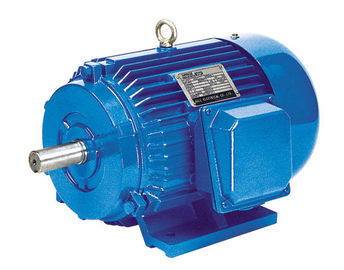

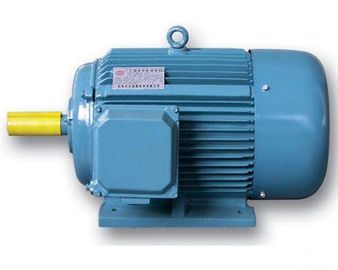

MOTOR không đồng bộ cảm ứng Y SERIES BA GIAI ĐOẠN
Động cơ loạt Y được hoàn toàn kèm theo quạt làm mát (TEFC), ba pha rôto lồng sóc,
đó là thiết kế thống nhất quốc gia phù hợp với các tiêu chuẩn có liên quan của IEC34-1 và JB / T96 16-1999,
được hưởng các tính năng hoán đổi quốc tế.
Động cơ loạt Y có hiệu năng vượt trội như: hiệu quả cao, tiết kiệm năng lượng, mô-men xoắn khởi động cao,
tiếng ồn thấp, độ rung nhẹ, hoạt động đáng tin cậy và dễ bảo trì, vv
Động cơ loạt Y được sử dụng rộng rãi ở nhiều nơi, nơi nào không tồn tại khí dễ cháy, dễ nổ hoặc ăn mòn,
và các thiết bị đặc biệt, chẳng hạn như máy công cụ, máy bơm, máy thổi, máy móc thiết bị vận tải, máy trộn,
máy móc thiết bị nông nghiệp và thực phẩm máy móc, vv
Điều kiện hoạt động
Độ cao: không quá 1000m
Điện áp định mức: 380V hoặc bất kỳ điện áp giữa 220V-760V
Tần số định mức: 50Hz, 60Hz
Lớp bảo vệ: IP44, IP54, IP55
Cấp cách điện: B, F, H
Phương pháp làm mát: ICO 141
Duty: S1 (liên tục)
Kết nối: Star-kết nối cho đến 3KW, delta-kết nối cho đến 4kW và ở trên
Ghi chú: Động cơ có thể được trang bị với PTC, cho kích thước khung hình 160 và ở trên, cũng có thể được trang bị các hệ thống khác.
Đầu ra: Từ 1HP / 0.75kw đến 180hp / 132Kw
Ba Lan: 2poles, 4poles, 6poles.
Thông số kỹ thuật
Kiểu | KW | HP | Dòng điện (A) | Power Factor (cos) | EFF (%) | Tốc độ (r / min) | TST / Tn | Ist / Trong | Tmax / Tn | |
380V 50Hz đồng bộ tốc độ 3000 r / min (2 cực) | ||||||||||
Y801M-2 | 0,75 | 1.00 | 1.80 | 0,84 | 75,0 | 2825 | 2.2 | 6.5 | 2.3 | |
Y802M-2 | 1.10 | 1.50 | 2.50 | 0.86 | 77.0 | 2825 | 2.2 | 7.0 | 2.3 | |
Y90S-2 | 1.50 | 2.00 | 3.40 | 0,85 | 78.0 | 2840 | 2.2 | 7.0 | 2.3 | |
Y90L-2 | 2.2 | 3.00 | 4.80 | 0.86 | 80,5 | 2840 | 2.2 | 7.0 | 2.3 | |
Y100L-2 | 3.00 | 4.00 | 6.40 | 0.87 | 82,0 | 2870 | 2.2 | 7.0 | 2.3 | |
Y112M-2 | 4 | 5,5 | 8.17 | 0.87 | 85.5 | 2890 | 2.2 | 7.0 | 2.3 | |
Y132S1-2 | 5,5 | 7,5 | 11.1 | 0.88 | 85.5 | 2900 | 2.0 | 7.0 | 2.3 | |
Y132S2-2 | 7,5 | 10 | 15 | 0.88 | 86 | 2900 | 2.0 | 7.0 | 2.3 | |
Y160M1-2 | 11 | 15 | 21.8 | 0.88 | 87,2 | 2930 | 2.0 | 7.0 | 2.3 | |
Y160M2-2 | 15 | 20 | 29.4 | 0.88 | 88.2 | 2930 | 2.0 | 7.0 | 2.3 | |
Y160L-2 | 18.5 | 25 | 35.5 | 0,89 | 89 | 2930 | 2.0 | 7.0 | 2.2 | |
Y180M-2 | 22 | 30 | 42.2 | 0,89 | 89 | 2940 | 2.0 | 7.0 | 2.2 | |
Y200L1-2 | 30 | 40 | 56,9 | 0,89 | 90 | 2950 | 2.0 | 7.0 | 2.2 | |
Y200L2-2 | 37 | 50 | 69 | 0,89 | 90.5 | 2950 | 2.0 | 7.0 | 2.2 | |
Y225M-2 | 45 | 60 | 83,9 | 0,89 | 91.7 | 2970 | 2.0 | 7.0 | 2.2 | |
Y250M-2 | 55 | 75 | 103 | 0,89 | 91,5 | 2970 | 2.0 | 7.0 | 2.2 | |
Y280S-2 | 75 | 100 | 139 | 0,89 | 92 | 2970 | 2.0 | 7.0 | 2.2 | |
Y280M-2 | 90 | 125 | 166 | 0,89 | 92.5 | 2970 | 2.0 | 7.0 | 2.2 | |
Y315S-2 | 110 | 203 | 0,89 | 92.5 | 2980 | 1.8 | 6.8 | 2.2 | ||
Y315M-2 | 132 | 242 | 0,89 | 93 | 2980 | 1.8 | 6.8 | 2.2 | ||
Y315L1-2 | 160 | 292 | 0,89 | 93,5 | 2980 | 1.8 | 6.8 | 2.2 | ||
Y315L2-2 | 200 | 365 | 0,89 | 93,5 | 2980 | 1.8 | 6.8 | 2.2 | ||
380V 50Hz đồng bộ tốc độ 1500 r / min (4 cực) | ||||||||||
Y801-4 | 0.55 | 0,75 | 1,51 | 0,76 | 73 | 1390 | 2.4 | 6.0 | 2.3 | |
Y802-4 | 0,75 | 1 | 2.01 | 0,76 | 74,5 | 1390 | 2.3 | 6.0 | 2.3 | |
Y90S-4 | 1.1 | 1.5 | 2.75 | 0,78 | 78 | 1400 | 2.3 | 6.5 | 2.3 | |
Y90L-4 | 1.5 | 2 | 3,65 | 0,79 | 79 | 1400 | 2.3 | 6.5 | 2.3 | |
Y100L1-4 | 2.2 | 3 | 5.03 | 0,82 | 81 | 1430 | 2.2 | 7.0 | 2.3 | |
Y100L2-4 | 3 | 4 | 6.82 | 0,81 | 820,5 | 1430 | 2.2 | 7.0 | 2.3 | |
Y112M-4 | 4 | 5,5 | 8.80 | 0,82 | 84.5 | 1440 | 2.2 | 7.0 | 2.3 | |
Y132S-4 | 5,5 | 7,5 | 11.6 | 0,84 | 85.5 | 1440 | 2.2 | 7.0 | 2.3 | |
Y132M-4 | 75 | 10 | 15.4 | 0,85 | 87 | 1440 | 2.2 | 7.0 | 2.3 | |
Y160M-4 | 11 | 15 | 22.6 | 0,84 | 88 | 1460 | 2.2 | 7.0 | 2.3 | |
Y160L-4 | 15 | 20 | 30.3 | 0,85 | 88.5 | 1460 | 2.2 | 7.0 | 2.3 | |
Y180M-4 | 18.5 | 25 | 35,9 | 0.86 | 91 | 1470 | 2.0 | 7.0 | 2.2 | |
Y180L-4 | 22 | 30 | 42.5 | 0.86 | 91,5 | 1470 | 2.0 | 7.0 | 2.2 | |
Y200L-4 | 30 | 40 | 56.8 | 0.87 | 92.2 | 1470 | 2.0 | 7.0 | 2.2 | |
Y225S-4 | 37 | 50 | 70.4 | 0.87 | 91.8 | 1480 | 1.9 | 7.0 | 2.2 | |
Y225M-4 | 45 | 60 | 84,2 | 0.88 | 92,3 | 1480 | 1.9 | 7.0 | 2.2 | |
Y250M-4 | 55 | 75 | 103 | 0.88 | 92,6 | 1480 | 2.0 | 7.0 | 2.2 | |
Y280S-4 | 75 | 100 | 140 | 0.88 | 92,7 | 1480 | 1.9 | 7.0 | 2.2 | |
Y280M-4 | 90 | 125 | 164 | 0,89 | 93,5 | 1480 | 1.9 | 7.0 | 2.2 | |
Y315S-4 | 110 | 201 | 0,89 | 93,5 | 1485 | 1.8 | 6.8 | 2.2 | ||
Y315M-4 | 132 | 240 | 0,89 | 94 | 1485 | 1.8 | 6.8 | 2.2 | ||
Y315L1-4 | 160 | 289 | 0,89 | 94,5 | 1485 | 1.8 | 6.8 | 2.2 | ||
Y315L2-4 | 200 | 361 | 0,89 | 94,5 | 1485 | 1.8 | 6.8 | 2.2 | ||
380V 50Hz đồng bộ tốc độ 1000 r / min (6 cực) | ||||||||||
Y90S-6 | 0,75 | 1.00 | 2.30 | 0.70 | 72,5 | 910 | 2.0 | 5,5 | 2.2 | |
Y90L-6 | 1.10 | 1.50 | 3.20 | 0.72 | 73,5 | 910 | 2.0 | 5,5 | 2.2 | |
Y100L-6 | 1.50 | 2.00 | 4.00 | 0,74 | 77.5 | 940 | 2.0 | 6.0 | 2.2 | |
Y112M-6 | 2.20 | 3.00 | 5.60 | 0,74 | 80,5 | 940 | 2.2 | 6.0 | 2.2 | |
Y132S-6 | 3 | 7.2 | 0,76 | 83 | 960 | 2.0 | 6.5 | 2.2 | ||
Y132M1-6 | 4 | 9.4 | 0,77 | 84 | 960 | 2.0 | 6.5 | 2.2 | ||
Y132M2-6 | 5,5 | 12,6 | 0,78 | 85,3 | 960 | 2.0 | 6.5 | 2.2 | ||
Y160M-6 | 7,5 | 17 | 0,78 | 86 | 970 | 2.0 | 6.5 | 2.0 | ||
Y160L-6 | 11 | 24,6 | 0,78 | 87 | 970 | 2.0 | 6.5 | 2.0 | ||
Y180L-6 | 15 | 31.4 | 0,81 | 89,5 | 970 | 1.8 | 6.5 | 2.0 | ||
Y200L1-6 | 18.5 | 37.7 | 0,83 | 89,8 | 980 | 1.8 | 6.5 | 2.0 | ||
Y200L2-6 | 22 | 44.6 | 0,83 | 90,2 | 980 | 1.8 | 6.5 | 2.0 | ||
Y225M-6 | 30 | 59.5 | 0,85 | 90,2 | 980 | 1.7 | 6.5 | 2.0 | ||
Y250M-6 | 37 | 72 | 0.86 | 90,8 | 980 | 1.8 | 6.5 | 2.0 | ||
Y280S-6 | 45 | 85.4 | 0.87 | 92 | 985 | 1.8 | 6.5 | 2.0 | ||
Y280M-6 | 55 | 104 | 0.87 | 92 | 985 | 1.8 | 6.5 | 2.0 | ||
Y315S-6 | 75 | 141 | 0.87 | 92,8 | 990 | 1.6 | 6.5 | 2.0 | ||
Y315M-6 | 90 | 169 | 0.87 | 93.2 | 990 | 1.6 | 6.5 | 2.0 | ||
Y315L1-6 | 110 | 205 | 0.87 | 93,5 | 990 | 1.6 | 6.5 | 2.0 | ||
Y315L2-6 | 132 | 246 | 0.87 | 93,8 | 990 | 1.6 | 6.5 | 2.0 | ||
380V 50Hz đồng bộ tốc độ 750R / phút (8 cực) | ||||||||||
Y132S-8 | 2.2 | 5.8 | 0,71 | 80,5 | 710 | 2.0 | 5,5 | 2.0 | ||
Y132M-8 | 3 | 7,7 | 0.72 | 82 | 710 | 2.0 | 5,5 | 2.0 | ||
Y160M1-8 | 4 | 9.9 | 0,73 | 84 | 720 | 2.0 | 6.0 | 2.0 | ||
Y160M2-8 | 5,5 | 13.3 | 0,74 | 85 | 720 | 2.0 | 6.0 | 2.0 | ||
Y160L-8 | 7,5 | 17,7 | 0,75 | 86 | 720 | 2.0 | 5,5 | 2.0 | ||
Y180L-8 | 11 | 24,8 | 0,77 | 87.5 | 730 | 1.7 | 6.0 | 2.0 | ||
Y200L-8 | 15 | 34.1 | 0,76 | 88 | 730 | 1.8 | 6.0 | 2.0 | ||
Y225S-8 | 18.5 | 41,3 | 0,76 | 89,5 | 735 | 1.7 | 6.0 | 2.0 | ||
Y225M-8 | 22 | 47.6 | 0,78 | 90 | 735 | 1.8 | 6.0 | 2.0 | ||
Y250M-8 | 30 | 63.0 | 0,80 | 90.5 | 735 | 1.8 | 6.0 | 2.0 | ||
Y280S-8 | 37 | 78,2 | 0,79 | 91 | 735 | 1.8 | 6.0 | 2.0 | ||
Y280M-8 | 45 | 93.2 | 0,80 | 91.7 | 735 | 1.8 | 6.0 | 2.0 | ||
Y315S-8 | 55 | 115 | 0,80 | 92 | 740 | 1.6 | 6.5 | 2.0 | ||
Y315M-8 | 75 | 152 | 0,81 | 92.5 | 740 | 1.6 | 6.5 | 2.0 | ||
Y315L1-8 | 90 | 179 | 0,82 | 93 | 740 | 1.6 | 6.5 | 2.0 | ||
Y315L2-8 | 110 | 218 | 0,82 | 93.3 | 740 | 1.6 | 6.3 | 2.0 | ||
380V 50Hz đồng bộ tốc độ 600r / min (10 cột) | ||||||||||
Y315S-10 | 45 | 101 | 0,74 | 91,5 | 590 | 1.4 | 6.0 | 2.0 | ||
Y315M-10 | 55 | 123 | 0,74 | 92 | 590 | 1.4 | 6.0 | 2.0 | ||
Y315L2-10 | 75 | 197 | 0,75 | 92.5 | 590 | 1.4 | 6.0 | 2.0 | ||
Ứng dụng: puspose chung bao gồm máy cắt, máy bơm. người hâm mộ, converors, máy công cụ thuế nông nghiệp và chế biến thực phẩm.
Feathers: Lớp cách nhiệt là B, các lớp bảo vệ là IP44 hoặc 54
Hoàn cảnh sử dụng: Độ cao không quá 1000m trên mực nước biển, là chủ đề nhiệt độ môi trường để thay đổi theo mùa nhưng không vượt quá 40 độ và không leass thean -15 độ.
