| Tên thương hiệu: | OEM |
| Số mẫu: | Z960Y |
| MOQ: | 1 tập |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1000pcs / tháng |

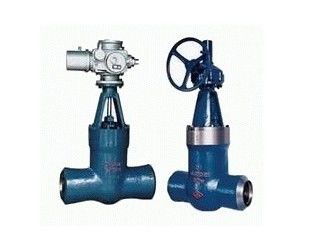

Nhiệt độ cao, ăn mòn Z960Y điện cửa hàn điện van ga
1, thiết kế và sản xuất các tiêu chuẩn như vậy bởi JB / T3595 có thể được hỗ trợ việc sử dụng các thiết bị trong nước
2, van trong khoang bởi áp lực từ các cấu trúc con dấu chặt chẽ, hiệu quả bịt kín tốt, ống nhánh kết thúc cho các cấu trúc hàn.
3, các cửa khẩu và các bề mặt niêm phong van của stalit (stalit) coban dựa trên hợp kim tấm ốp làm bằng mài mòn, nhiệt độ cao, chống ăn mòn, hiệu năng chống mài mòn.
4, thân dập tắt và điều trị nitơ, có sức đề kháng tốt để chống ăn mòn và chống trầy xước.
5, khai mạc và bế mạc các bộ phận của cơ cấu có thể được thiết kế theo người sử dụng bảng, hai bảng, và các hình thức khác của tấm kép song song.
Từ khóa: van GB cổng, van điện, van mặt bích, van nhà máy điện, van khí nén, van nhiệt độ cao
● Các manufalture và specigication aueptanle shan được dựa trên các tiêu chuẩn japanese E101 áp dụng cho các powerand JB nhiệt / T3595-93 ● Chiều dài phải Bein phù hợp với E101 hoặc bởi speeification của người dùng. Rãnh ● hàn shan được auordanle với điện industrh SPE-cification 78DG hoặc hg người sử dụng đặc điểm kỹ thuật '● Kích thước trong bọc chung quanh là quy mô sản xuất cũ của
Tài sản và specifiecation
Loại sản phẩm | (MPa) Áp suất thử nghiệm | (MPa) | (℃) | trung Appicable | ||
kiểm tra Sheel | kiểm tra con dấu | |||||
Z960Y-250 | 25 | 37.5 | 27.5 | - | ≤425 | Nước, hơi nước |
Z960Y-320 | 32 | 48,0 | 36.0 | - | ≤425 | |
Z960Y-P54100 | - | 30.0 | 22.0 | P5410 | ≤54 | Hơi nước |
Z960Y-P54170 | - | 48,0 | 36.0 | P5417 | ≤540 | |
Matecrial cho các bộ phận chính | ||||||
tên phần | danh tài liệu | |||||
Thân hình | WCB | WC6 | WC9 | |||
Đĩa | WCB | WC6 | WC9 | |||
Ca bô | 25 | 12Cr1Mo1VA | ||||
Thân cây | 1Cr17Ni2 | 20Cr1Mo1VA | ||||
Ghế | 25 | 12Cr1Mo1VA | ||||
Vòng đệm | S thép mềm (graphite linh hoạt) | thép mềm S | thép mềm F | |||
Đóng gói | graphite Fexible | |||||
ách | WCB | WCB hoặc WC6 | ||||
nut gốc | 45 (ZCuZn25A16Fe3Mn3) | |||||
vòng Bốn mảnh | 1Cr13 | 20Cr1MoVA | ||||
đường kính DNNominal | (Mm) bên ngoài và kết nối kích thước chính | dewice điện | (Kg) Trọng lượng | ||||
d | L | H | L1 | L2 | |||
Z960Y-250 | |||||||
100 | 84 | 406 | 1164 | 437 | 277 | DZW45 | 234 |
125 | 100 | 483 | 1402 | 437 | 277 | DZW60 | 343 |
175 | 158 | 711 | 1650 | 554 | 309 | DZW180 | 638 |
225 | 200 | 864 | 1650 | 554 | 309 | DZW180 | 654 |
300 | 280 | 1067 | 2106 | 764 | 398 | DZW350 | 1973 |
Z960Y-320 | |||||||
100 | 96 | 533 | 1236 | 437 | 277 | DZW60 | 291 |
125 | 118 | 610 | 1302 | 437 | 277 | DZW60 | 315 |
150 | 148 | 762 | 1403 | 526 | 283 | DZW90 | 672 |
175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 684 |
225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 696 |
Z960Y-P54100V | |||||||
175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 683 |
225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 704 |
250 | 222 | 1041 | 1795 | 554 | 309 | DZW180 | 1214 |
300 | 294 | 1245 | 2080 | 554 | 309 | DZW250 | 2125 |
Z960Y-P54170V | |||||||
125 | 98 | 630 | 1230 | 437 | 277 | DZW60 | 312 |
225 | 186 | 1060 | 1680 | 554 | 309 | DZW180 | 1401 |
300 | 278 | 1397 | 2265 | 764 | DZW500 | 2834 | |
325 | 310 | 1448 | 2265 | 690 | 398 | DZW500 | 2632 |
350 | 338 | 1550 | 2536 | 715 | DZWC-4 | ||
