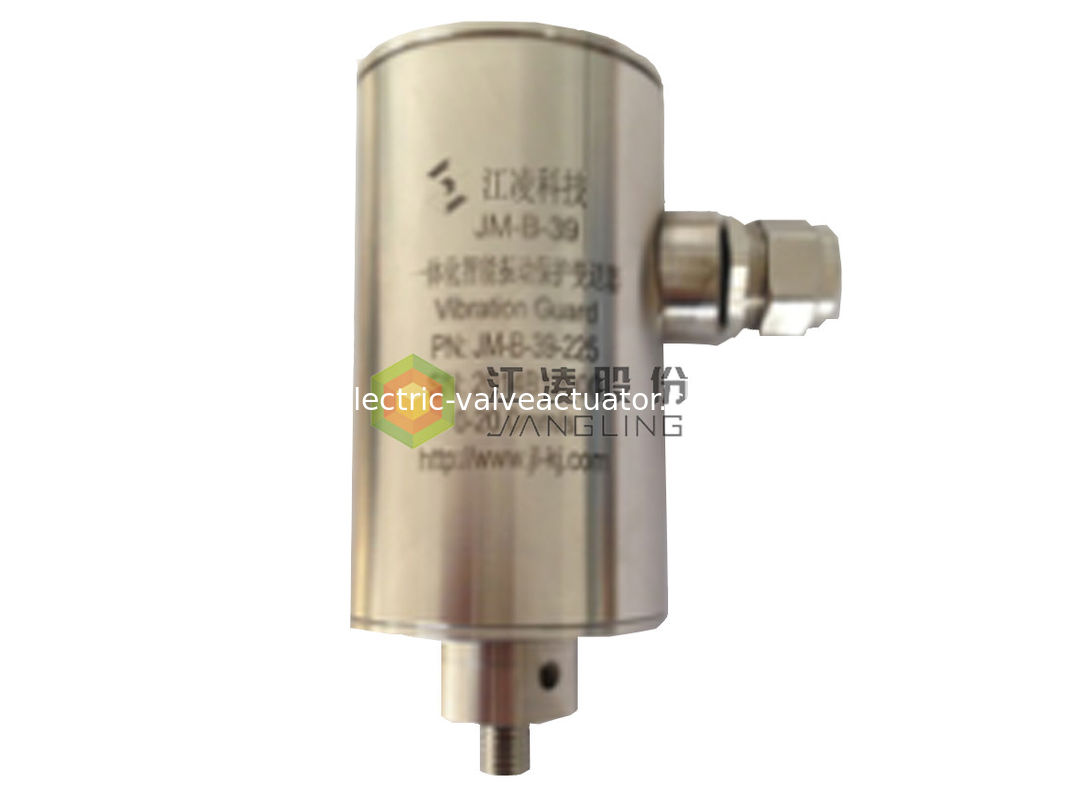

Máy phát bảo vệ chống rung IP66 30Vdc RS485 JM-B-39

Máy phát chống rung thông minh tích hợp JM-B-39

一,Chung

Máy phát chống rung thông minh tích hợp JM-B-39 là máy phát chống rung tích hợp, thông minh, có tính bảo vệ cao.Nó có thể cung cấp đầu ra tín hiệu dòng 4-20 mA, tỷ lệ với tốc độ hoặc biên độ rung của ống lót ổ trục hoặc bệ đỡ ổ trục của máy móc đang quay.Đồng thời, nó cũng có thể cung cấp đầu ra công tắc hai mức, đầu ra tín hiệu TDM,… Nó tự động thu thập tín hiệu rung động trên máy và sử dụng tín hiệu tương tự đã chuyển đổi trong hệ thống PLC, DCS và DEH, v.v.

二,Chức năng

1. Với mức độ thông minh cao, cài đặt tham số thực hiện hoạt động của bo mạch.

2. Nó được tích hợp cao, dễ cài đặt và gỡ lỗi, thích hợp cho việc giám sát trực tuyến lâu dài và không yêu cầu bảo trì tại chỗ.

3. Chủ yếu được sử dụng để đo độ rung của máy quay (tức là độ rung của gạch).

4. Ngõ ra công tắc báo động thứ cấp.

5. Với đầu ra tương tự hiện tại 4-20mA.

6. Với đầu ra giao diện TDM.

7. Đặt báo động và các giá trị nguy hiểm một cách tùy ý.

8. Với chức năng tự kiểm tra.

9. Với chức năng tự khóa cảnh báo.

10. Với bộ nhớ tự động giá trị lớn và các chức năng truy vấn.

11. Nó phù hợp để sử dụng cho các vị trí yêu cầu chống cháy nổ và bảo vệ cao.

三, Thông số kỹ thuật

1．Chế độ hiển thị: Màn hình ống kỹ thuật số LED

2．Kênh đo lường: kênh đơn

3．Phạm vi đo: 0 ~ 20.0mm / s (mặc định), 0 ~ 100.0mm / s có thể được tùy chỉnh trong phạm vi

4.Độ nhạy: 0,0 đến 20,0 mm / s (mặc định) ± 5%, rms băng thông rộng (bình phương trung bình gốc)

[4mA bằng 0,0 mm / s và 20mA bằng 20,0 mm / s (mặc định)]

5．độ chính xác đo lường: ± 1% FS @ 25 ℃

6．Dải tần số: 10Hz ~ 1KHz

7．cổng đầu ra: (1) đầu ra hiện tại: 4 ～ 20mA (tải ≤1KΩ)

(2) Đầu ra công tắc thứ cấp: 2A 30VDC hoặc 0,5A 125VAC

(3) Đầu ra kết nối TDM

(4) Đầu ra giao diện truyền thông RS485 (tùy chọn)

số 8.nhiệt độ làm việc: -25 ℃ ~ + 70 ℃

9．cung cấp điện: 18 ~ 30 Vdc (24Vdc điển hình)

10． Cấp độ bảo vệ: IP66

11． Công suất tiêu thụ: << span = ""> 8W

12．Trọng lượng: 0,5 kg

13．Kích thước: 60 mm (DIA) × 113 mm (H)

14．Chất liệu: SS

15．Chuyên đề: M10 Lỗ ren trong

四,Hướng dẫn đặt hàng:

Số thứ tự	Mphạm vi nới lỏng A	Mquyền trượng ounting B	Ecáp xpand C
JM-B-39-	1: 10,0mm / giây 2: 20,0mm / giây * 3: 40,0mm / giây 4: 50,0mm / giây 5: 25,0mm / giây 6: 30,0mm / giây n: yêu cầu đặc biệt	1: M10 × 1,0 × 10 (L) 2: M10 × 1,5 × 10 (L) * n: yêu cầu đặc biệt	Tấm chắn kim loại 1: 2m Tấm chắn kim loại 2: 5m Tấm chắn kim loại 3: 10m Che chắn phi kim loại 4: 2m 5: 5m không có kim loại che chắn * Tấm chắn phi kim loại 6: 10m n: yêu cầu đặc biệt

Lưu ý: Các yêu cầu cụ thể phải được cung cấp để lựa chọn mô hình đặc biệt
