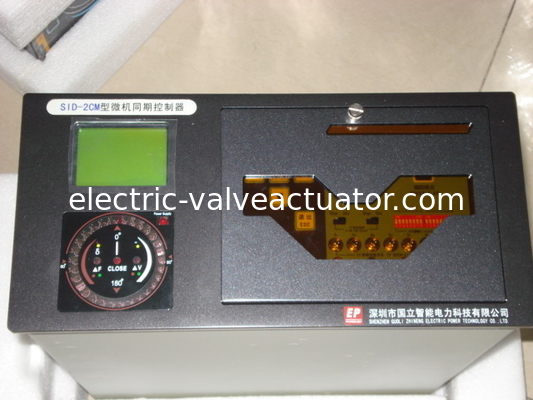

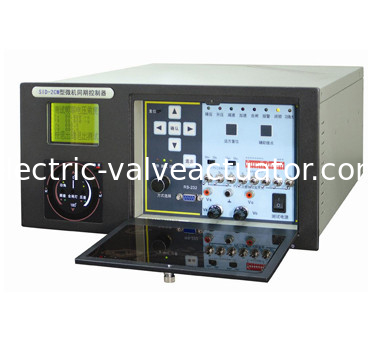

Thiết bị đồng bộ máy tính vi mô sợi máy phát điện SID-2CM

Chức năng chính:

Có mười hai kênh được sử dụng cho 1-12 đơn vị máy phát điện hoặc

Các đường dây điện song song trong một thiết bị, loại và thuộc tính song song có thể được phân biệt.

2 Các thông số thiết lập: thời gian ngắt; Sự khác biệt điện áp cho phép; Giá trị bảo vệ điện áp quá cao;

Giá trị chênh lệch tần số cho phép; hệ số điều khiển tần số; hệ số điều khiển điện áp;

Cấp độ điện năng cho phép;Đường áp định giá TV thu nhập và busbar; góc pha TV busbar chuyển động;

Giá trị khóa điện áp thấp ở cả hai bên của điểm song song; một bên hoặc cả hai bên hoạt động không điện áp; chức năng đồng bộ; Điều khiển chiều rộng xung cho cùng một tần số; tên ngắt.

3 Thiết bị có thể đảm bảo đầu tiên không pha khác biệt xuất hiện được nắm bắt trong khi khác biệt song song

(giữa máy phát điện và thanh bus hoặc hai đường dây đồng bộ) và làm song song mà không va chạm;

4 Thiết bị có thể làm cho một song song nhanh chóng của các máy phát điện thông qua cách nó có thể dẫn khác biệt tần số và

Phân biệt điện áp vào phạm vi cho phép theo lý thuyết điều khiển mờ;

5 Khi song song sẽ bắt đầu ngay lập tức chỉ khi góc điện và sự khác biệt điện áp là nhỏ hơn

các giá trị cho phép khi song song giữa các đường đồng bộ, nếu không, phải có chờ và tín hiệu,

có thể tự động phân biệt giữa tần số khác nhau hoặc tần số giống nhau;

6 Thiết bị có thể tự kiểm tra khi chạy kịp thời và tự động, nó cũng có thể báo động và hiển thị nếu lỗi;

7 báo động khi TV mở mạch và khóa hoạt động đồng bộ hóa và đóng không điện áp;

8 Một hướng dẫn điều khiển gia tốc có thể được đưa ra tự động khi tần số là giống hệt nhau trong thời gian

quy trình song song của các máy phát điện để hủy bỏ điều kiện tần số giống nhau.

Sự tương đồng của sức mạnh chống lại sẽ không bao giờ xuất hiện chắc chắn nếu cần thiết;

Thiết bị sẽ hiển thị các dữ liệu này thời gian đo thực tế một mạch ngắt mất khi đóng và

tám giá trị đo thực sự cuối cùng được ghi lại trong mỗi kênh sau khi hoàn thành song song trong

để đảm bảo độ chính xác của thời gian nó mất khi ngắt bộ ngắt.

Thời gian cho các bộ ngắt sẽ không được ghi lại khi nó song song tần số giống nhau.

10 Truy cập truyền thông và thỏa thuận truyền thông sẽ được cung cấp giữa thiết bị

và máy tính chủ (RS-232, RS-485), để đáp ứng các yêu cầu, thiết bị sẽ được nhập vào hệ thống DCS.

Thiết bị có thể hoạt động ngay cả trong điều kiện khủng khiếp do các phương pháp

và cách cách nhiệt nghiêm ngặt trên điện từ và điện quang;

12 AC hoặc DC có thể là nguồn cung cấp điện của thiết bị và thiết bị có thể thích nghi với 48V220V AC

hoặc nguồn điện DC tự động;

Kiểm tra và thử nghiệm có thể được thực hiện trực tiếp mà không cần bất kỳ thiết bị nào khác vì mô-đun

yêu cầu đã có trong thiết bị;

14 Một bên hoặc cả hai bên không điện áp đóng ngắt có thể được thực hiện theo hướng dẫn từ máy tính chủ;

hoặc cả hai bên không điện áp tắt từ hoạt động của công tắc bảng điều khiển phía trước..

15 Để sử dụng như một đồng kính thông minh.

1. Lưu lượng điện áp phụ của TV ở cả hai bên của bộ ngắt mạch có thể là điện áp pha hoặc điện áp đường dây.Các tín hiệu TV được lấy mẫu ở cả hai bên không có điểm chung bên trong thiết bị và độc lập với việc điện áp phụ của TV là điểm chung hay khôngMỗi điểm song song có thể thiết lập góc điện áp phụ của TV bên hệ thống riêng biệt, mà không cần phải lắp đặt bộ biến áp cách ly và bộ biến áp góc.

2. Tất cả các giá trị chuyển đổi đầu vào (chọn điểm song song, đặt lại từ xa, bắt đầu hoạt động đồng bộ, xác nhận đóng không điện áp một bên, xác nhận đóng không khí không điện ápcác liên lạc phụ trợ của bộ ngắt mạch, v.v.) thường là các liên lạc không khí mở.

3. Số lượng công tắc đầu ra (thấp, chậm, tăng, đóng, góc điện vượt quá giới hạn, báo động, mất điện, vv) tín hiệu điều khiển sử dụng một relay điện từ nhỏ bình thường tiếp xúc không khí mở ("mất điện" thường đóng), với công suất tiếp xúc 220V AC, 5A hoặc 220V DC, 0.5A. Khi sử dụng các rơle MOSFET không tiếp xúc cách ly quang trong mạch đóng, nó là 600V DC, 6A.

4. Một RS-232 và một RS-485 giao diện truyền thông mỗi.

5Nguồn cung cấp điện làm việc có thể là 110-220 volt AC / DC, với mức tiêu thụ điện không quá 30 volt amper.

6. Căng suất cách điện: mạch điện yếu đến mặt đất: 500V 50Hz 1 phút

Dòng điện mạnh đến mặt đất: 2000V 50Hz 1 phút

Giữa mạch điện mạnh và yếu: 1000V 50Hz 1 phút

7Môi trường làm việc: Nhiệt độ làm việc: -10 °C~55 °C

Nhiệt độ lưu trữ: -20 °C ~ 70 °C

Nhiệt độ tương đối: không quá 90%.
